Frage über einen Steckverbinder mit Crimpstift

Technik Elektronik & Elektrotechnik
#1

Hallo geschätzte Experten,

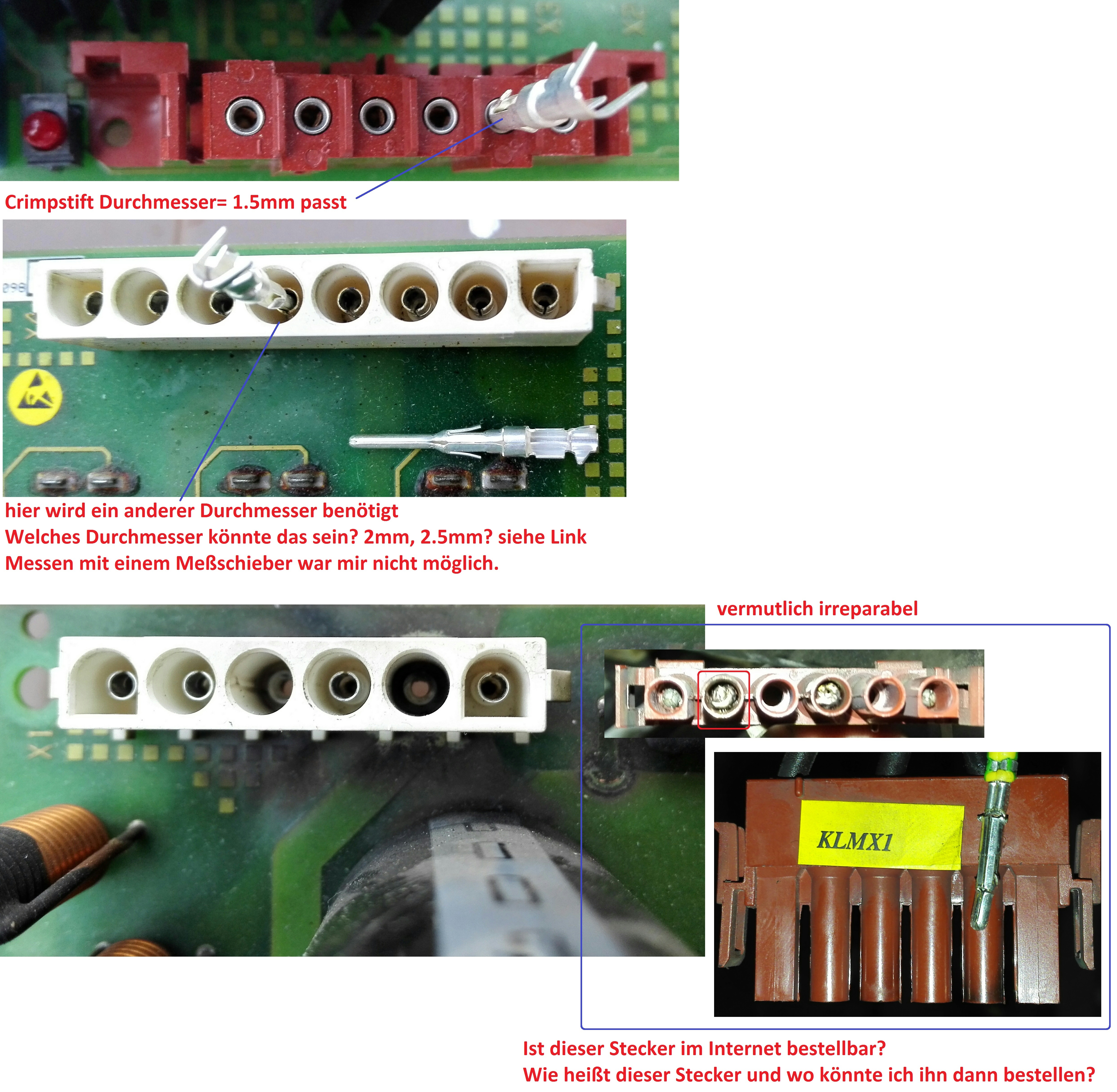

ich habe hier ein Auszug aus einer Motorsteuerplatine, auf der unter anderem die Kontakte von dem männlichen, 6-poligen Steckkontakt X1, siehe Bild, geschmolzen sind.

Frage Stecker
Frage Stecker4968×4856 3.96 MB

Kann ich diesen männlichen Stecker irgendwo im Netz bestellen?
Wenn ja, dann bitte wie heißt der Stecker und eventuell noch wo ich ihn bestellen könnte. Reichelt, Conrad, Farnell?

Natürlich kann ich dort dann selbst mit dem Namen des Steckers suchen.

Mit Steckern und Stiften habe ich nicht viel Erfahrung.

Die Crimpstifte werden auch benötigt. Ich besitze nur welche mit einem Durchmesser von 1.5mm, aber die sind ja zu klein, wie auf dem Bild zu sehen ist.

Könnten diese hier bei Conrad passen?
Die Ausführung ist mit 1.5 - 2.5 mm angegeben.

Über Eure Unterstützung wäre ich sehr dankbar und sage recht vielen Dank im Voraus!

Viele Grüße aus Düsseldorf
wünscht Matthias

#2

Hallo!

Du kannst doch das Innenmaß der Buchse mit einem Spiralbohrer „messen“, musst dazu aber einige zur Auswahl parat haben.

Und die Stifte aus deinem Link könnten schon passen, nur besagt die Angabe 1,5 - 2,5 mm doch die Stärke des anzuquetschenden Drahtes !

Schau Dir die Techn. Daten an, es gibt da Stiftmaße von 1,5, 1,6 und 2, 5 mm Durchmesser und dann noch jeweils mit Quetschfahnen für versch. Aderstärken.

#3

Hallo!

Genau diese Teile gibts zumindest bei Reichelt nicht, bei Conrad schätze ich, auch nicht. Farnell hat ja fast alles, allerdings muß man die Teile da erstmal finden, und dann überhaupt da bestellen dürfen.

Da sowohl die Stecker als auch die Buchsen nen Hau weg haben:

Müssen die original-Stecker/Buchsen erhalten bleiben, zwecks möglichem späteren Austausch mit Originalteilen?
Sonst würde ich mir den Stress ersparen, und mir ein paar hübsche andere Teile bei Reichelt & Co suchen. Dabei sollte natürlich drauf geachtet werden, daß die auch hohe Spannung und dicke Ströme abkönnen, ist schließlich ne Motorsteuerung.

#4

Hallo besten Dank für Deine Unterstützung.

Die Buchse mit den Spiralbohrern auszumessen ist eine gute Idee. Das werde ich gleich tun.

Die Angabe 1,5 - 2,5 mm steht in dem Link aber an zwei Stellen, daher vermute ich einmal für den Draht und einmal für den Stift selbst.

Vielen Dank

#5

Hi,

die original Buchsen werden durch eine komplett neue Platine ausgetauscht und sind damit wieder neu.

Der original Stecker muss nur repariert werden.

Wäre es denn nur im allergrößten Notfall auch elektrotechnisch ok den etwas zu kleinen 1.5mm Crimpstift in den weißen Buchsenstecker einzulöten?

Man müßte natürlich vorher den weißen Stecker durch sägen etwas kürzen und könnte dann Lötzinn in die Buchse laufen lassen.

http://www.wer-weiss-was.de/uploads/default/38002/e257ec4d67d70d8c.jpg

Die gesamte Maschine ist über 20 Jahre alt und befindet sich in einem extrem vernachlässigten Zustand. Der Zugang in den Schaltschrank ist auch vor dem Bedienpersonal geschützt, sodass für Mensche keine unmittelbare Gefahr besteht.

#6

Hallo Matthias,

In einer besseren Werkstatt hat man einen Bohrersatz mit 1/10mm Abstufung :smile:
Sonst kannst du auch beliebige Rundstäbe (Kugelschreiberminen, Stricknadeln, Schrauben, was man halt so findet) nehmen, reinstecken und dann messen.

Normalerweise ist da auf dem Gehäuse irgendwo ein Logo im Kunststoff.
Die Farbe lässt oft auch Rückschlüsse zu, z.B. Phönix-Teile sind grün, Weidmüller macht in orange.
Das rotbraun sagt mir gerade aber auch nichts und in Weiss macht ein Grossteil der Hersteller.

Manchmal hilft es, wenn man weiss wo die Platine hergestellt wurde, bzw. wo der Hersteller sitzt. Wenn es keine Gross-Serien sind, so bis 100-1’000 Stück wird meistens Regional eingekauft.

Sonst bleibt dir nur Kataloge zu wälzen.
Verdächtig für solche Produkte sind:
Molex: http://www.deutsch.molex.com/molex/home
Phoenix: https://www.phoenixcontact.com/online/portal/pc
Weidmüller: http://www.weidmueller.de/de/produkte
Amphenol: http://www.amphenol.de/
JAE: http://www.jae.com/de/

MfG Peter(TOO)

#7

Elektrisch gibt das sicherlich ne gute Verbindung, wenn’s voll ausgegossen wird.

Da liegt dann zwar jede Menge Metall frei, aber es ist ja auch ne Platine, die zu dem geschützt eingebaut wird.

Was mir daran nicht gefallen würde ist, daß da dann relativ lange Stäbe auf der Platine stehen, die einiges an Kraft auf die Platine ausüben und sich im schlimmsten Fall berühren können.

Ich würde die Kabel daher eher direkt verlöten, bzw würde weiterhin einfach andere Stecker montieren.

#8

Hallo Peter,

auch Dir vielen lieben Dank für Deine Unterstützung.
Beim raussuchen meiner Bohrer habe ich festgestellt, das ich keine Bohrer im Bereich von 2mm besitze.
Eine gute Werkstatt, die nur 10 Kilometer entfernt ist kenne ich aber.

Da ich nun weiß, dass auch ihr diese Stecker nicht kennt, beruhigt mich das etwas und sagt mir, dass man nicht alle Stecker kennen muss und das es unnötig viele Steckervarianten gibt.

Was würdest Du bitte zu der anderen Frage sagen den etwas zu kleinen Crimpstift zur Not in die größere Buchse einzulöten.
Wäre das von der elektrotechnischen Seite aus betrachtet ok?

Viele Grüße,

Matthias

#9

Hallo Matthias,

Ich würde den anderen Vorschlag umsetzen: Einfach Buchse und Stecker mit etwas gebräuchlichem ersetzen.
Hat den Vorteil, dass man bei der Störungssuche einfach unterbrechen kann.

MfG Peter(TOO)

#10

ich kann leider nur den STecker ersetzen, da eine neue Platine eingebaut wird.

Ich zögere auf der neuen Platine, die weiße Buchse auszulöten. Über diese Buchse fließt ja auch ein hoher Strom und daher ist es schon besser diesen so original zu belassen und nur am defekten sTecker zu arbeiten…
