Guten Abend zusammen,

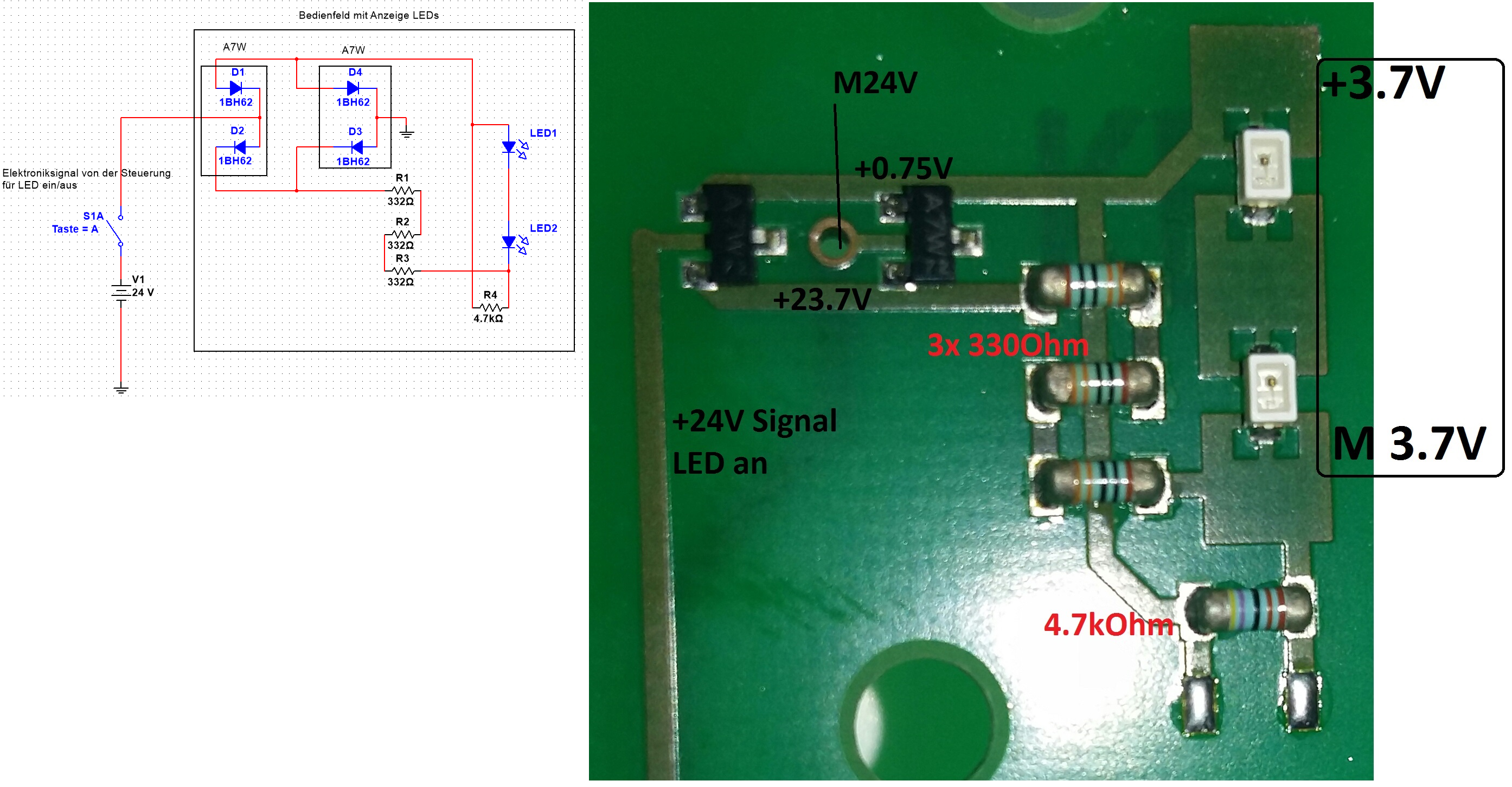

auf dem Bild seht ihr den Auszug einer Elektroplatine für ein Bedienfeld, um Taster zu drücken und durch LEDs den Status angezeigt zu bekommen.
Die Spannungen die ich eingetragen habe, habe ich selbst so ermittelt, um die Schaltung vestehen zu können.
Links ium Bild habe ich versucht die Schaltung nachzuzeichnen. Ich bin mir auhc da nciht sicher, ob es so richtig ist.
einige der SMD-Widerstände hatten sich gelöst, sodass die LEDs nur noch sporadisch leuchteten. Diesen Fehler konnte ich feststellen und beheben.
Nun zu meiner eigentlichen Frage:
Ich war überrascht, warum man dafür noch eine Diodenschaltung (2x A7W) benötigt, um einfach nur die LEDs zum Leuchten zu bringen.
Einfache Spannungsteiler mit Widerständen hätten doc auch gereicht oder wo liegt hier mein Denkfehler?
Die Dioden im Schaltbild sind natürlich nur willkürlich gewählt, weil diese keinen Einfluss auf das Verstehen dieser Schaltung haben.
Für Eure Unterstützung wäre ich Euch dankbar,
Matthias
