Kömmerling Fenster Mechanik öffnen

Haus & Garten Handwerk allgemein
#1

Kurioses Missgeschick: Wollte gerade einen Fenstergriff wechseln, wobei sich offenbar ein Teil innerhalb des Rahmens gelöst hat. Jedenfalls lässt sich der neue Griff nicht mehr festschrauben (der alte auch nicht mehr). Da muss von innen ein Teil mit den entsprechenden Muttern eingebaut sein, das sich jetzt offenbar in die Tiefen des Rahmens verabschiedet hat.

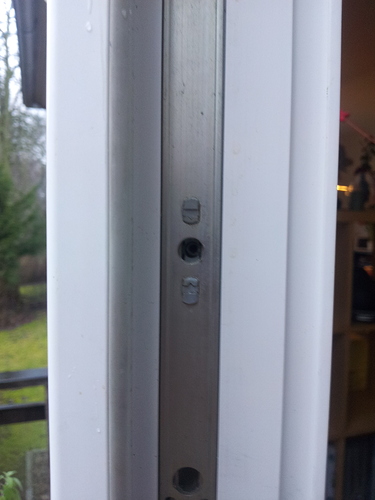

20170104_103114
20170104_1031142448×3264 2.05 MB

Nach lösen der Schrauben der Mechanik klemmt diese an zwei Schraublöchern bei denen es ober- und unterhalb zwei weitere Löcher gibt, die so aussehen, als ob es hinter allen drei Löchern ein Plastikteil gibt, welches durch flach geschlagene/mit Hitze geplättete Zapfen in diesen beiden Löchern befestigt ist. Bevor ich da jetzt weiteren Schaden anrichte: Einfach die Mechanik mit mehr Krafteinsatz herausziehen, oder gibt es einen Trick die Mechanik an dieser Stelle zu lösen? Fenster ist von Kömmerling.

#2

Jetzt nur noch Interesse halber! Irgendwie war das Getriebe etwas verrutscht. Mit mehr Licht ließen die die Gewindebohrungen am Getriebe dann finden, und das Getriebe wieder an die passende Stelle ziehen.

#3

Servuß

Also die Olive (Griff) lässt sich nicht mehr festschrauben. Olive passt also von den Abmessungen.

Schau mal rein (Lampe) in die beiden kleineren Löcher. Dort solltest du ein Metallteil mit Loch und Gewinde sehen. Ist das sichtbar, müsstest du evtl erkennen ob es reicht die Schrauben schräg anzusetzen - oder du könntest eine 5mm Spax verwenden (Länge beachten), die setzt leichter an als eine Gewindeschraube.

Schwer vorstellbar, aber nicht auszuschließen das diese Dinger weg sind. Früher gab es die zum aufstecken, jetzt ist der Getriebekasten ein Teil, wenn da was verschwindet könnte das ganze Getriebe hinüber sein. Ich empfehle mal das Getriebe auszubauen und nachzuschauen. Dann sollte es klar sein woran das liegt.

Zum ausbauen: Das Teil hat vermutlich kleine Kunststoffklipse die sich wie Widerhaken verhalten. Es könnte also etwas fummelig zum ausbauen sein. Je nach Beschlaghersteller kann es auch sein das beide Eckumlenkungen entfernt werden müssen…

Achtung: achte darauf das die Rollzapfen sich bei der Aktion nicht verschieben - auch am Fenster nicht. Bzw. wenn du montierst dasFettgedruckter Text alle RollzapfenFettgedruckter Text mittig stehen

grüße Helmut

#4

Wie ja schon geschrieben (da haben wir uns ggf. überschnitten) ist das eigentliche Problem ja inzwischen gelöst. Was diese Kunststoffteile Widerhaken haben könnten, klingt plausibel, würde dann aber wohl auch bedeuten, dass man die Dinge nicht unbedingt zerstörungsfrei heraus bekäme. Nur gut, dass ich die jetzt nicht vorschnell heraus gezogen habe.
