Hallo,
hier gibt es ein Bild in sehr mäßiger Auflösung
http://209.85.129.132/search?q=cache:RHfkLUNvEgwJ:cg…

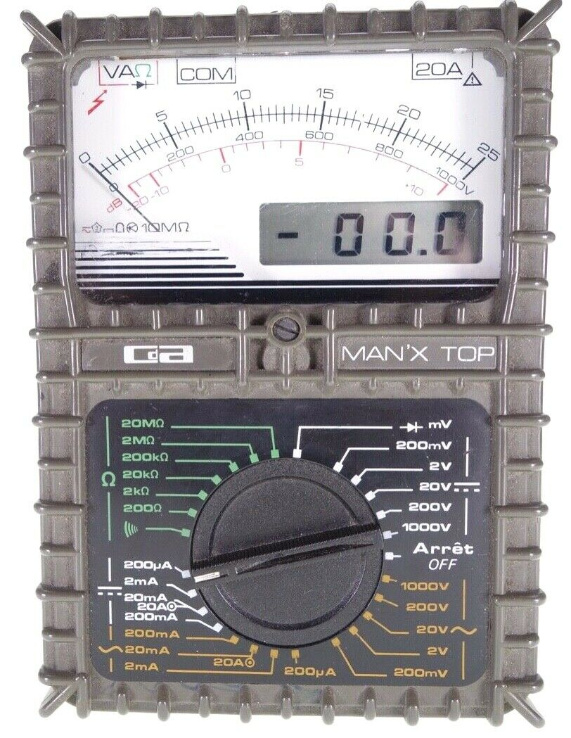

Etwas vergrößert und aufgemotzt sieht es so aus:
http://uwiatwerweisswas.dyndns.org/Uwi/WWW/ManX_Top.jpg
Da erkennt man zwar nicht genau die Zahlen der Meßbereiche,
aber wo welche Funktionen sind, ist gut zu sehen
- rechts mitte unterste weiße Position = Ein/Aus
- weißer Bereich nach oben hin : DC-Spannung von 1000V oder so bis mV
- grüner Bereich - Widerstandsmessung mit größtem Bereich oben
- weißer Bereich links DC-Strom
- roter Bereich unten links - AC-Strom nach unten hin abnehmend
- roter Bereich unten rechts - AC-Spannung nach unten hin abnhemend
Die rote Skale wird wohl für AC-Bereich sein, die schwarze Skale
für den DC-Bereich.
Schau auf die Endwerte der Skalen, das sollte vom Zahlenwert den jeweiligen
Messbereichen entsprechen (mit Faktor natürlich).
Üblich ist eine Teilung z.B. 0-10 und 0-3.
Der Rest läßt sich leicht durch ausprobieren rausbekommen.
Aber Vorsicht, zumindest in den kleinen Strombereichen wird eine
zu hohe Spannung schnell den Shunt und evtl. das Messwerk zerstören.
Gruß Uwi
Ich habe ein Digital/Analogmultimeter vererbt bekommen ,
jedoch kann man unten die Werte (Ohm usw was man auswählen
kann ,nicht mehr lesen.
Also weiß ich nicht in welchem Messbereich ich messe.
MEINE FRAGE:
Kann mir jemand ein Bild von seinen Messbereichen vom Chauvin
Arnoux Man’X TOP per E-Mail an [email protected]
oder per ICQ (485327231) senden oder einen Link mit dem
hochgeladenen Bild (bilder-hochladen.net ,etc) hier posten?
Wär mir echt sehr wichtig,weil ich denke,dass es zu shade
ware das Multimeter wegzuwerfen.
