Fassung einer Lampe nicht demontierbar

Technik Elektronik & Elektrotechnik
#1

Hallo,

ich möchte diese Lampe demontieren, kann aber die Kabel nicht aus der Fassung bekommen.

Was muss ich tun um diese hinauszubekommen? Welchen Mechanismus gibt es hier?

Danke!

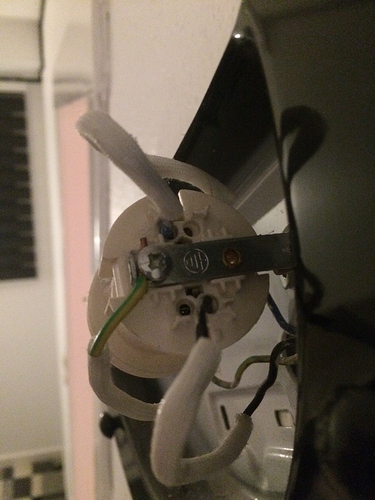

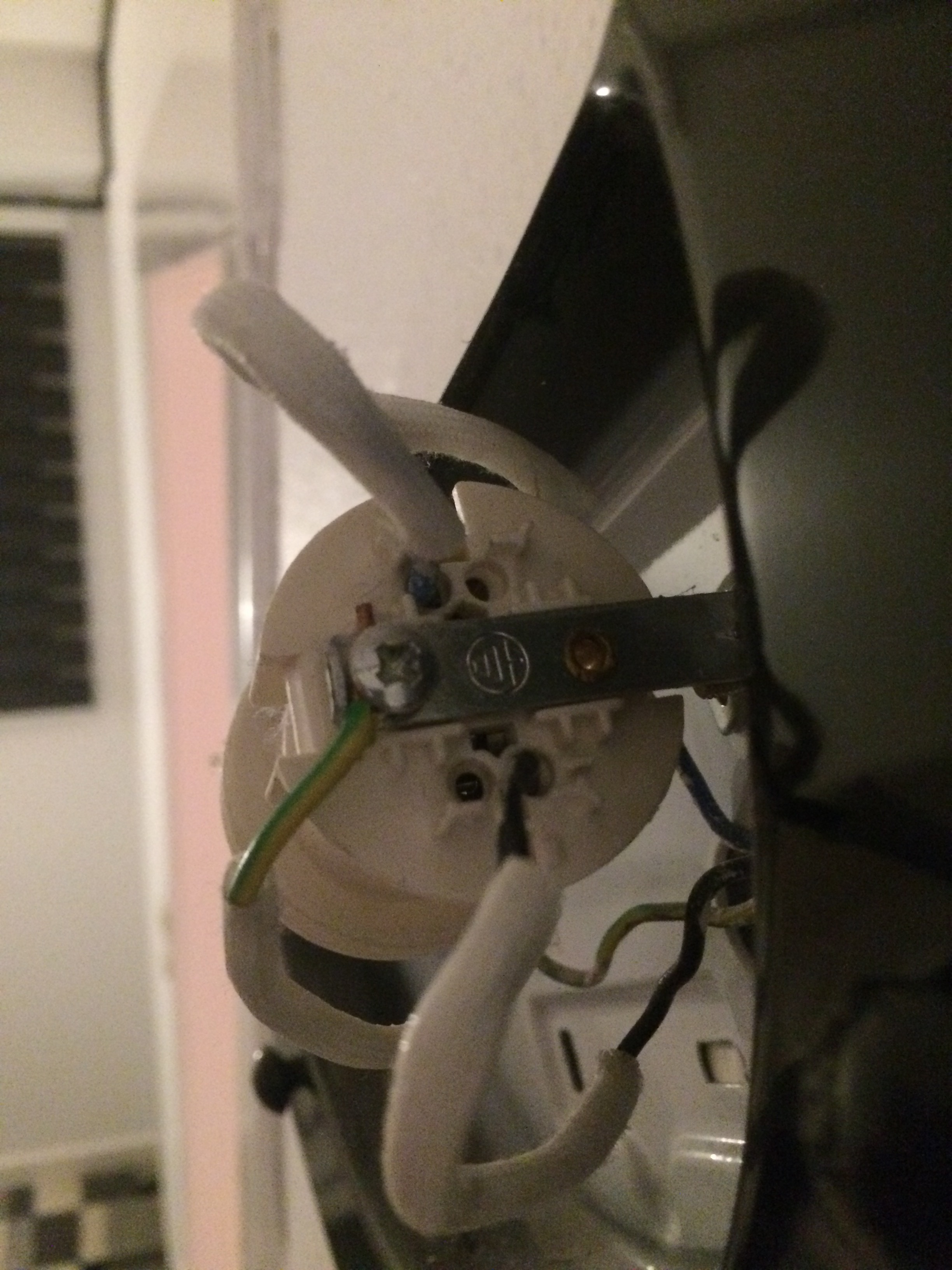

IMG_4162[1]
IMG_4162[1]2448×3264 1.06 MB

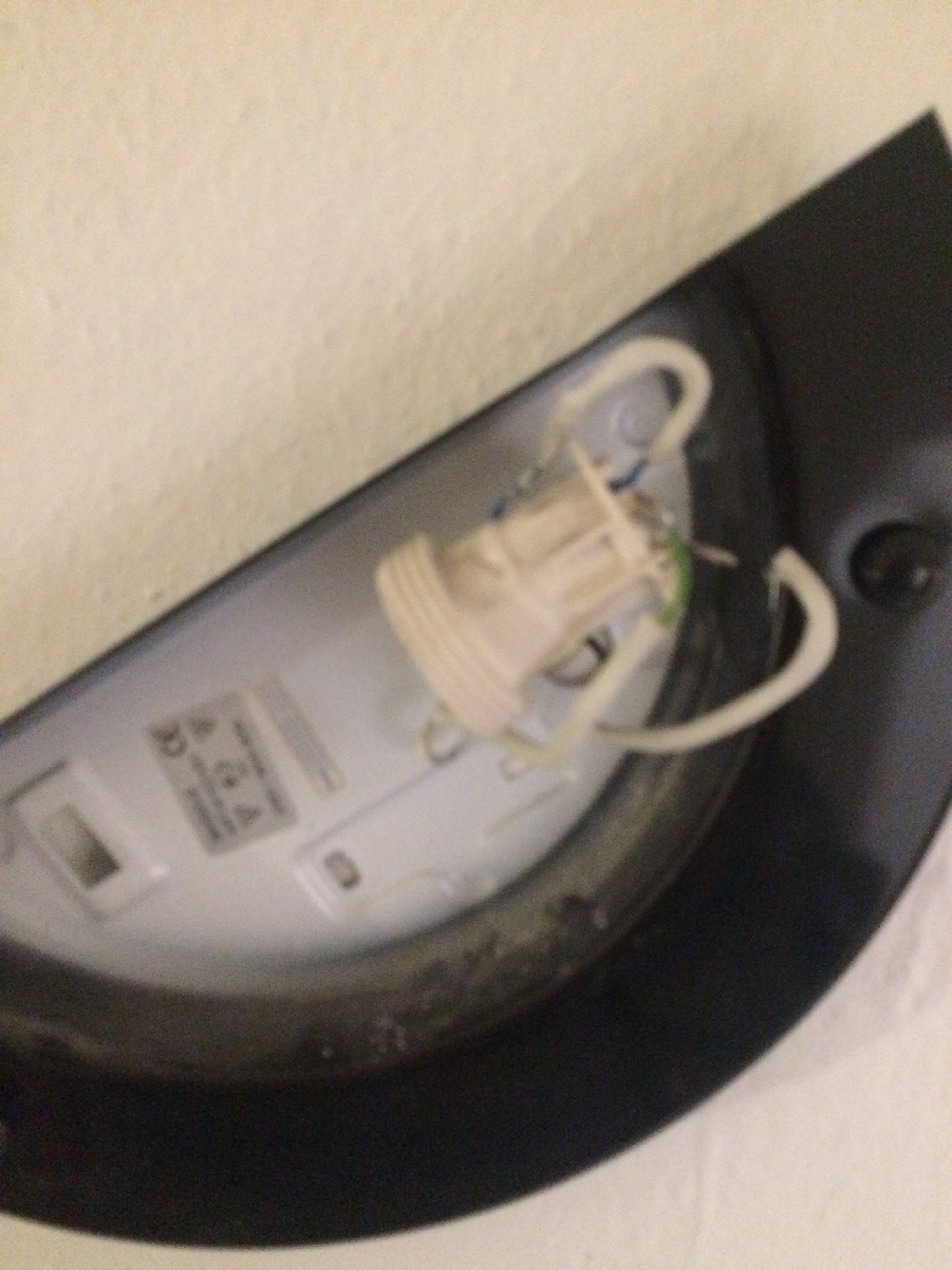

IMG_4161[1]
IMG_4161[1]2448×3264 1 MB

#2

Hallo.

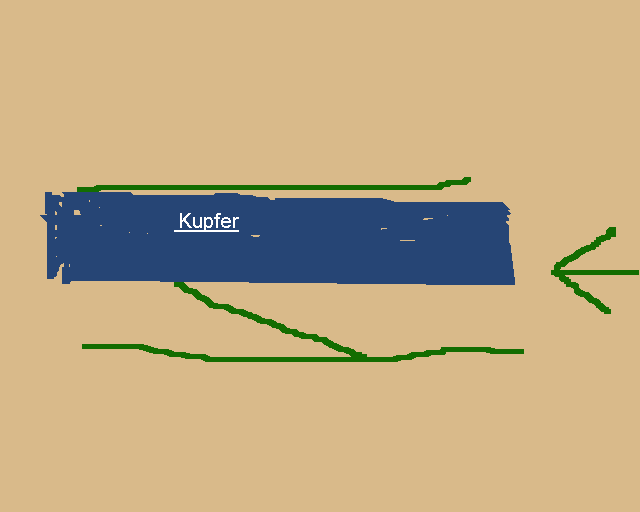

Das ist eine Art Widerhaken, so:

blob
blob640×512 9.9 KB

Jetzt weiß Du, wie es rauszubekommen ist. urheberreste

#3

Auch Hallo

Das dürfte ein Zugfederanschluss sein. der sieht im Prinzip so aus:

http://www.industry.siemens.nl/automation/nl/PublishingImages/Afbeeldingen%20ISP/8WH2_federzugklemmen_spring-loaded-terminals_siemens_02.jpg

Neben der Öffnung, in der der Draht steckt, müsste eine Öffnung sein, in die man ein „Entriegelungswerkzeug“, z.B. einen Uhrmacherschraubenzieher, stecken kann, um die Klemme zu entriegeln (im Bild die schwarze Schraubenzieherklinge).

Leider sind Deine Fotos von so schlechter Qualität, dass man keine genaueren Hinweise geben kann.

Gruß
:japanese_ogre: merimies

#4

Ja.

Die Fassung hat je Fassungspol 2 Einstecklöcher für Leitungsadern.

Direkt mittig darüber ist je ein rechteckiges Loch mit einer Ausbuchtung.
Dort muss man einen Schraubenzieher einstecken und kann die Klemmfeder des Kontakts lösen,
Einstecken und gleichzeitig die Ader rausziehen.

Zum Neustecken werden die auf ca. 10 bis 12 mm abisolierten Adern direkt eingesteckt.

MfG
duck313

1 Like
#5

Hi,

Sorry, warum schneidest du die Kabel nicht direkt hinter dem Anschluss ab ?

gruß Ann-Kathrin
