Hallo,

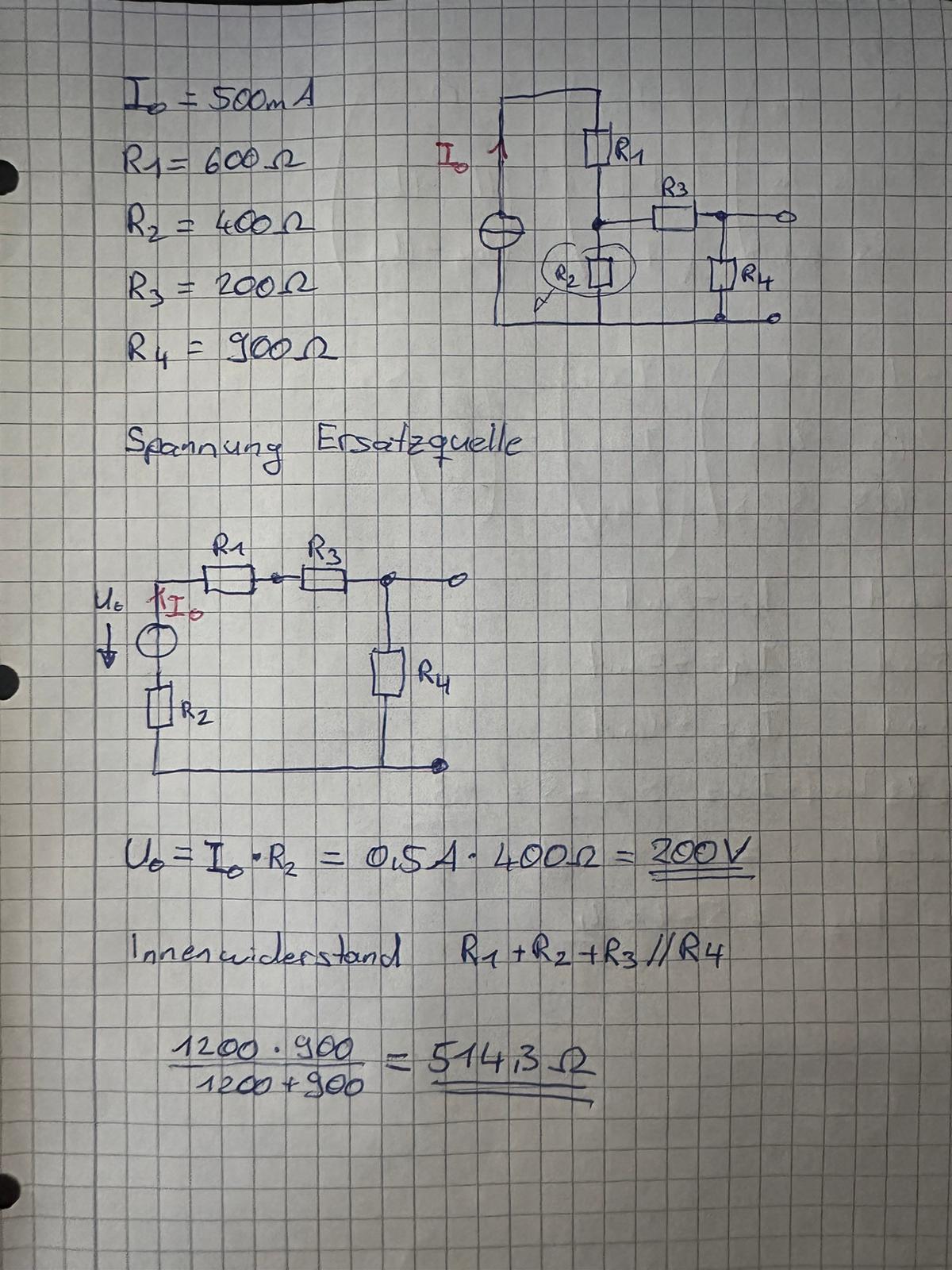

meine Aufgabe ist es die Stromquelle durch eine Ersatzspannungsquelle zu ersetzen und dann den neuen Innenwiderstand zu bestimmen. Hab ich das so richtig gemacht?
Und wie wäre der Innenwiderstand im ersten Schaltbild?
Der Innenwiderstand der Stromquelle gemäß Bild 1 ist R1 + (R2 // (R3 + R4)) = Ri (893,3 Ohm)
