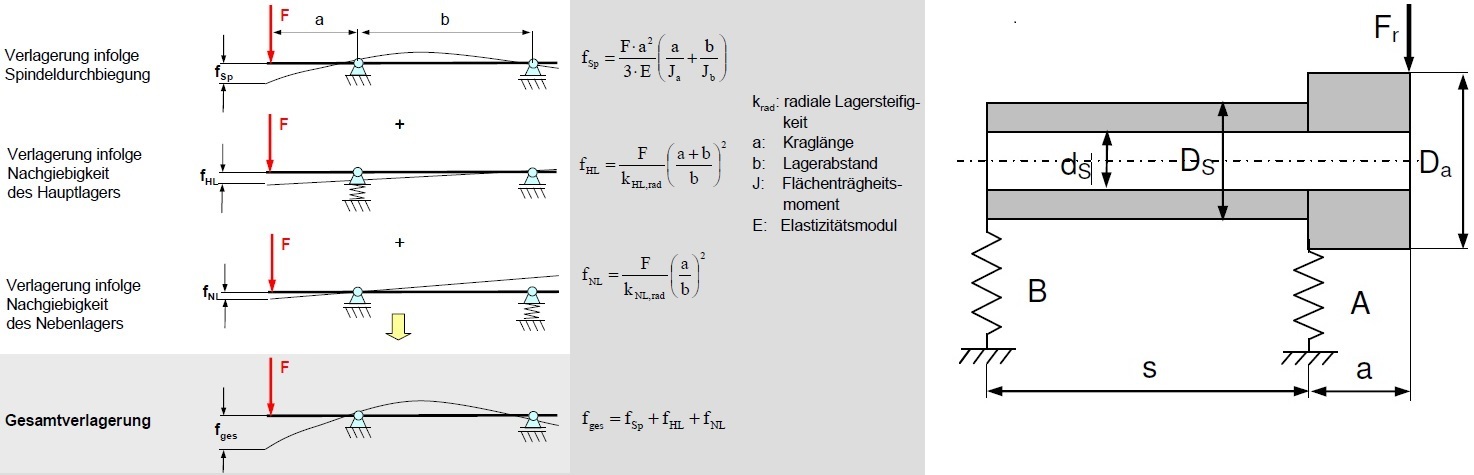

Zwei Schrägkugellager bei (A) haben jeweils eine radiale Steifigkeit kA,rad
von 127,33*103 N/mm.
Die Steifigkeit des Zylinderrollenlagers bei (B) ist nicht bekannt.
Spindelabmessungen:
Mittlerer Spindelaußendurchmesser: DS= 85 mm
Mittlerer Spindelinnendurchmesser: dS= 55 mm
Spindelkopfaußendurchmesser: Da= 100 mm
Spindelkopflänge: a= 120 mm
Spindelrumpflänge: s= 360 mm
E-Modul: E= 210.000 N/mm²
In den nachfolgenden Betrachtungen sind Schubspannungseinflüsse vernachlässigbar.
a) Wie groß ist die Lagersteifigkeit des einreihigen Zylinderrollenlagers, wenn
sich die Spindelnase bei einer radialen Belastung mit Fr = 4.200 N um 50 μm
radial verlagert?
b) Ermitteln Sie auf grafisch-rechnerischem Weg, ob der Lagerabstand optimal
gewählt ist!
Kann mir jemand ein wenig weiterhelfen. komme gar nicht vorran.
Da ich ja nur fges, s ,a und KHl,rad habe, wenn ich was nicht übersehen hab.
