Routing durch FritzBox VPN in Subnetz

Computer: Hardware Netzwerk
#1

Hallo zusammen.

Ich habe gestern angefangen mein Standort A mit dem Standort B mittels Site-2-Site VPN zu verbinden.
Ich habe hierfür 2 Fritzboxen im Einsatz (Standort A eine 7430, Standort B eine 7490). Das klappt soweit alles sehr gut - MyFritz Service macht das einem schon sehr leicht. Ich kann nun mit meinen Geräten aus Standort A (Netz 192.168.10.0 / 255.255.255.0) auf alle Rechner im Netz des Standort B (192.168.178.0 / 255.255.255.0) zugreifen.

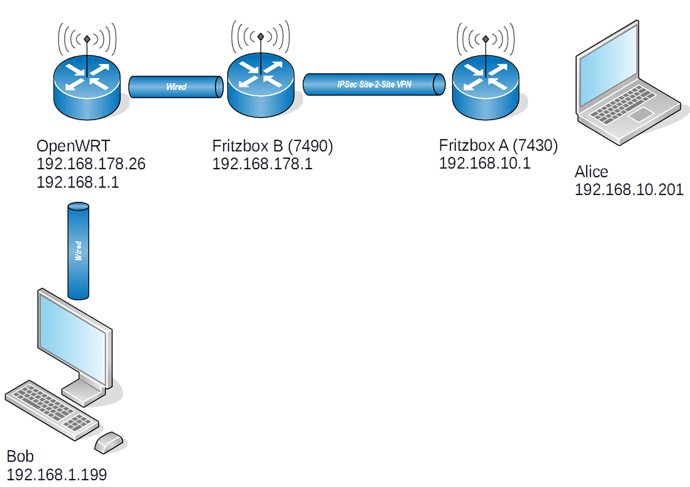

netz
netz1123×794 156 KB

Jetzt habe ich am LAN Port der Fritzbox an Standort B einen weiteren Router (TPLink mit OpenWRT) hängen, welcher somit einen Standort C (Netz 192.168.1.0 / 255.255.255.0) darstellt.
Ich wollte nun in der Fritzbox an Standort A eine statische Route hinterlegen um auf den Rechner BOB zugreifen zu können:

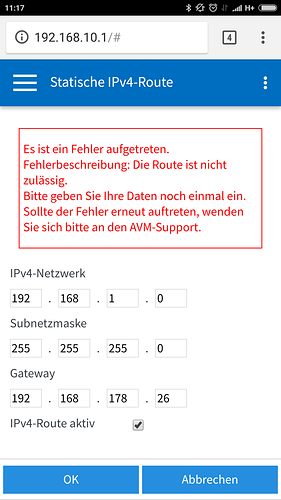

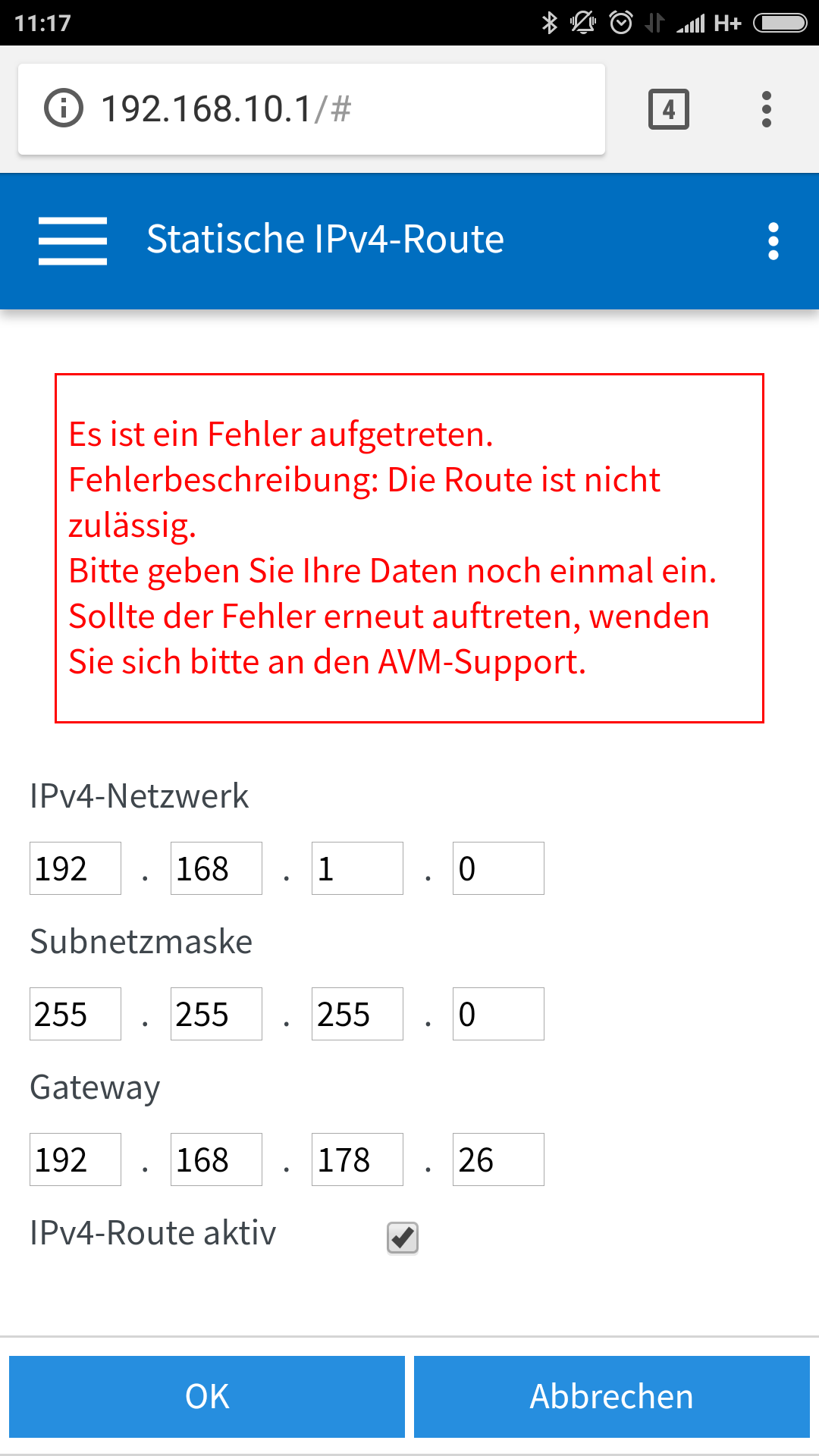

Screenshot_2018-01-04-11-17-19-329_com.android.chrome
Screenshot_2018-01-04-11-17-19-329_com.android.chrome1080×1920 133 KB

Wie man sieht erhalte ich hier einen Fehler. Kann mir jemand sagen, was ich falsch mache? Vielen Dank schonmal!

#2

Ich glaube ich habe was gefunden:
https://avm.de/service/fritzbox/fritzbox-7490/wissensdatenbank/publication/show/230_Ueber-VPN-Verbindung-zwischen-zwei-FRITZ-Boxen-auf-mehrere-IP-Netzwerke-hinter-einer-FRITZ-Box-zugreifen/

#3

Die Fragen die ich mir stelle sind ob Du weist das Du eine Fritzbox benutzen musst oder ob es alternativen gibt. welchen Port benutzt du?

Wenn dein Netzwerk Anbieter nicht in der Liste ist musst Du ihn in der Systemsteuerung ändern b.z.w. anpassen damit Du auf ihn Zugreifen kannst.
IpV4
192.168.1.0
255.255.255.0
192.168.178.1

oder
192.168.1.0
255.255.255.1
192.168.178.180
könnte funktionieren.

#4

deinen richtigen Port findest Du im DOS mit :ifconfig

#5

Mit den Einstellungen am Host PC selbst hat das nichts zu tun.

Ich habe es inzwischen hinbekommen. Alles läuft wie gewünscht.
In der Fritzbox A musste in der VPN Konfigurationsdatei die man mittels Fritz Software erstellen kann folgenden Eintrag um das gewünschte Zielnetz (192.168.0.1) erweitern:
acesslist =
„permit ip any 192.168.178.0 255.255.255.0“,
„permit ip any 192.168.1.0 255.255.255.0“;

Im OpenWRT Router kommt dann noch eine Einstellung hinzu, dass man aus dem Netz 192.168.178.0 auf 192.168.1.0 zugreifen darf.

Tadaaa…
