Warum werden sowohl die plus - als auch die minus-Leitungen in Straenge und Arrays mit Sicherungen versehen und in die „Endleitungen“, die zum Wechselrichter fuehren nur die Plusleitung.

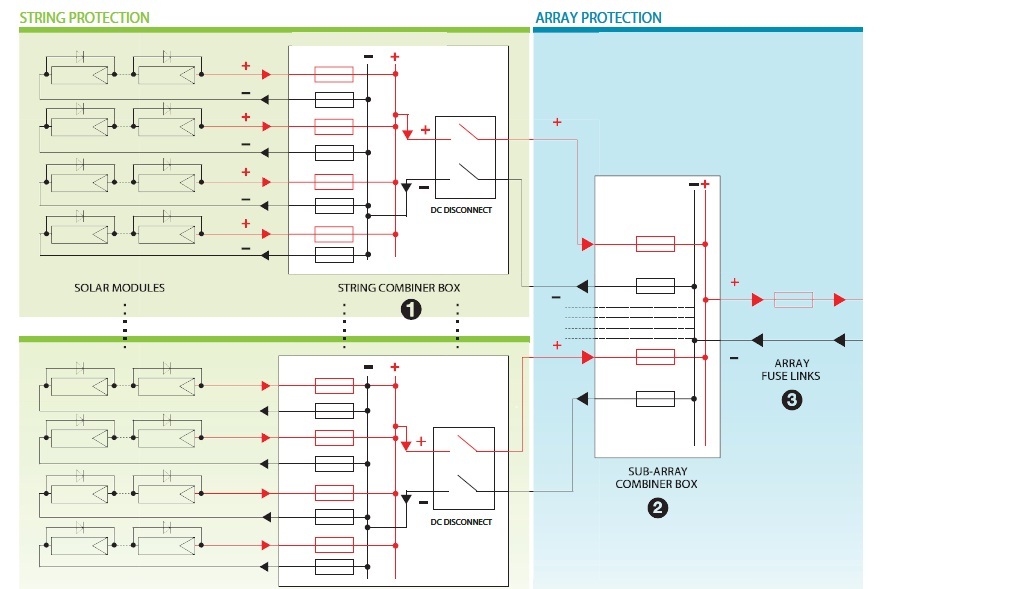

Siehe bitte die beigefuegte Schaltung
Danke
Da gibt es einen Zeichnungsfehler: untere „String Combiner Box“ „-“-Schiene hat oben einen Punkt zu viel (Kurzschluss zwischen + und -).
Die Module liefern eine potentialfreie Spannung.
Jetzt stellst du dir verschiedene Erdschlüsse in den Modulen vor und überlegst dir wo die Ausgleichströme fliessen. Ganz lustig wird es wenn du zwei Erdschlüsse gleichzeitig hast oder einen Erdschluss in den Modulen und einen in der Leitung zum Wechselrichter.
In den Anfängen der Elektrifizierung verwendete man auch ein potentialfreies System. Das führte dann aber immer wieder zu grossen Problemen, wenn in einem Quartier der eine und in einem anderen der Andere Pol einen Erdschluss hatten. Der Erdwiderstand dazwischen begrenzte den Strom, aber das E-Werk musste die Leistung aufbringen.
Hinzu kommt, dass Ausgleichsströme in Erdreich zu Korrosion an Metallteilen führt, besonders an Gas- und Wasserleitungen.
Die Fehlersuche war meist sehr aufwändig. Jeder einzelne Isolator der Freileitung, jeder Hausanschluss und selbst im Haus konnte der Fehler versteckt sein. Zudem führten auch mehrere Erdschlüsse im selben Pol nicht zu einem Problem.
