Stromleitung PE zeigt gegenüber L1 230V

Technik
#1

Hallo,
Ein E-Herd würde separat mit 5-er Leitung an 1 Phase angeschlossen durch 3x LS Automaten abgesichert,
So hat das Herd 4 Jahren funktioniert

Jetzt misst man zw. L1,2,3 und N am Steckdose jeweils 150VAC (unbelastet)

Zwischen L1,2,3 und PE ganze 230VAC

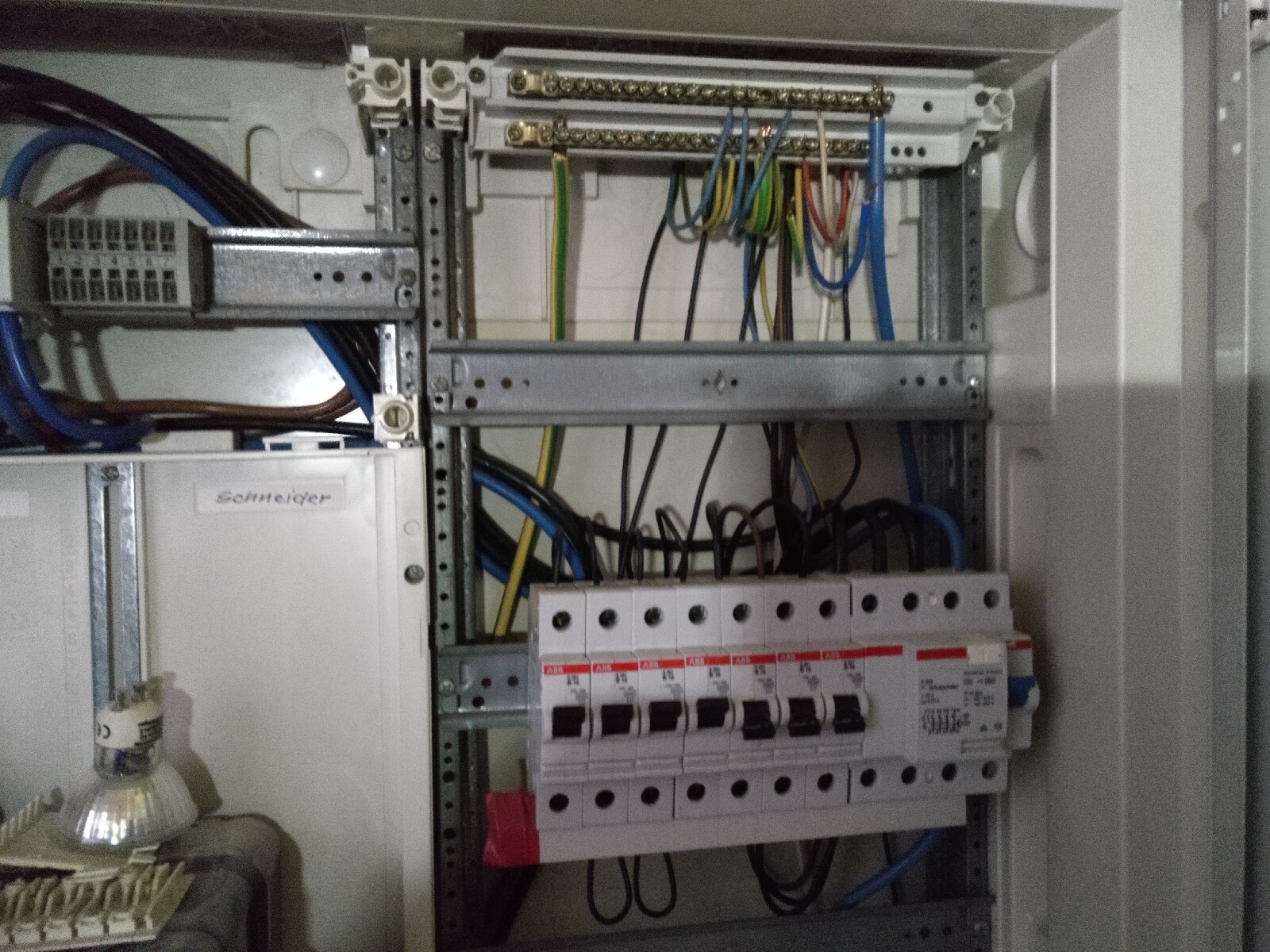

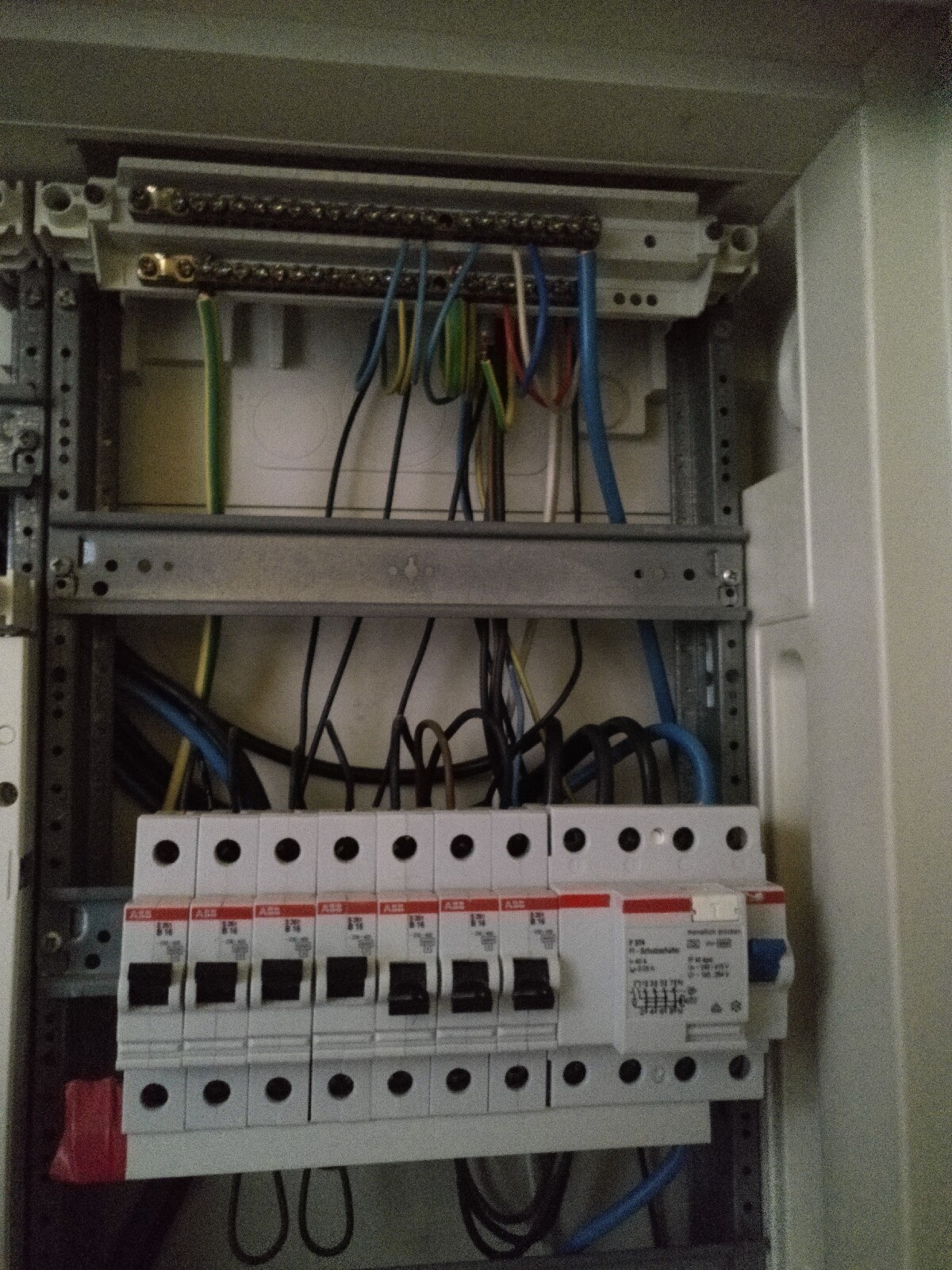

Im Kasten (Foto) würde PE für diese separate abgeklemmt und wieder gemessen
L1,2,3 gegenüber N ist jeweils 230VAC geworden.

PE im ganz andere unabhängige Steckdose zeigt 230VAC gegenüber Phase.
Auch wenn PE und N vom Herdleitung im Verteiler abgeklemmt sind,

PEN - System ist es nicht, soweit ich weiß

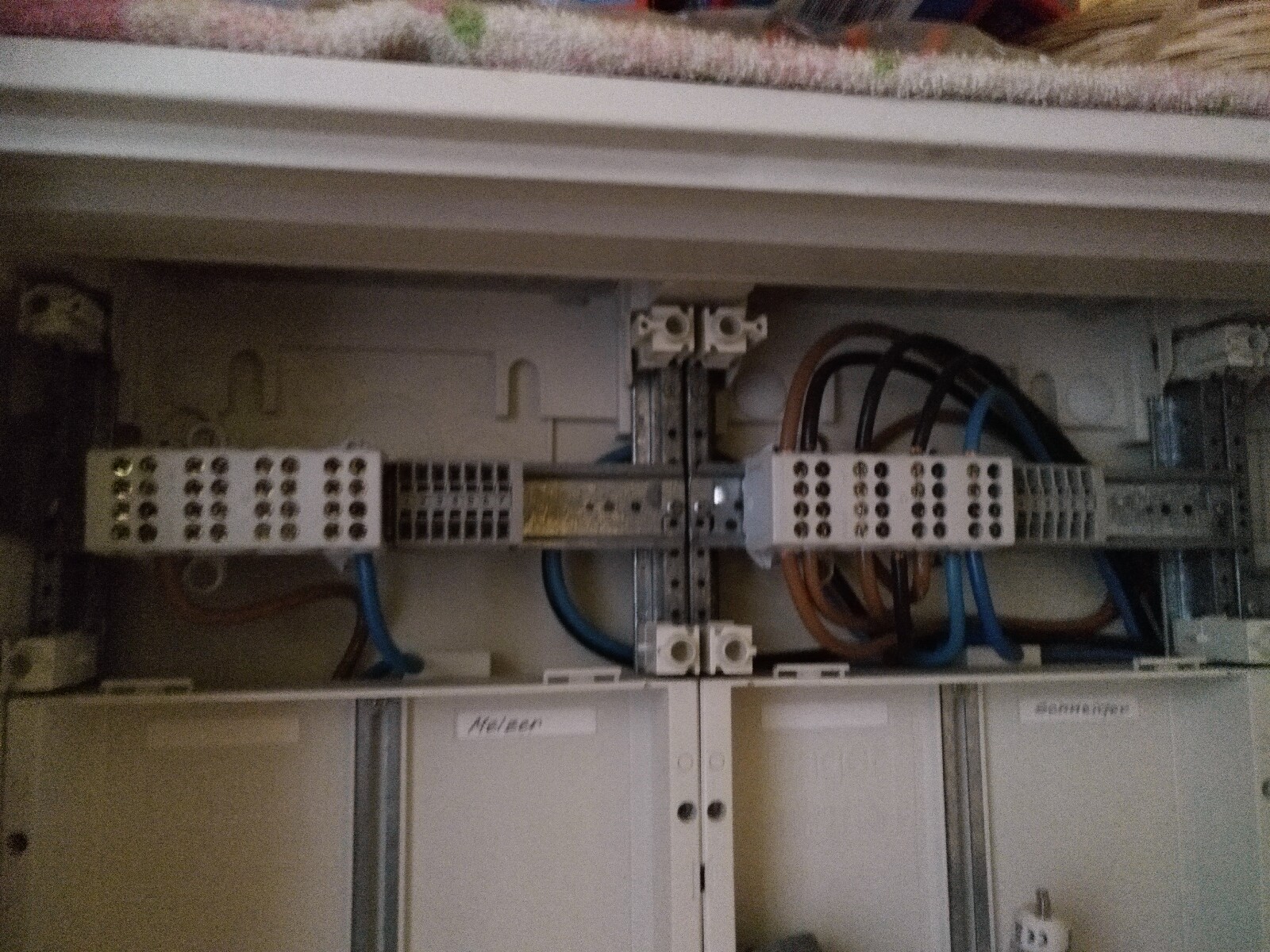

IMG_20221227_132723_176
IMG_20221227_132723_1761600×1200 530 KB
IMG_20221227_132721_245
IMG_20221227_132721_2451600×1200 541 KB
IMG_20221227_131852_890
IMG_20221227_131852_8901600×1200 513 KB
IMG_20221227_131858_446
IMG_20221227_131858_4461200×1600 593 KB
IMG_20221227_131849_044
IMG_20221227_131849_0441600×1200 586 KB
IMG_20221227_132729_806
IMG_20221227_132729_8061200×1600 542 KB

Bitte aufgrund Fotos einige Tipps

PS. Im Voraus: Bin Elektroniker, arbeite nur nach 5 Sicherheits Regel,

#2

Den Satz verstehe ich nicht. Was meinst Du mit „1 Phase“?

#3

Es meint: Im Haus gibt es nur 1 Phase, also nur 230v,
D.h. Leitungssicherungen sind am "Eingang "alle zusammen, am Ausgang - 3 Separate Leitungen+ N und PE - weiter zum Herd

#4

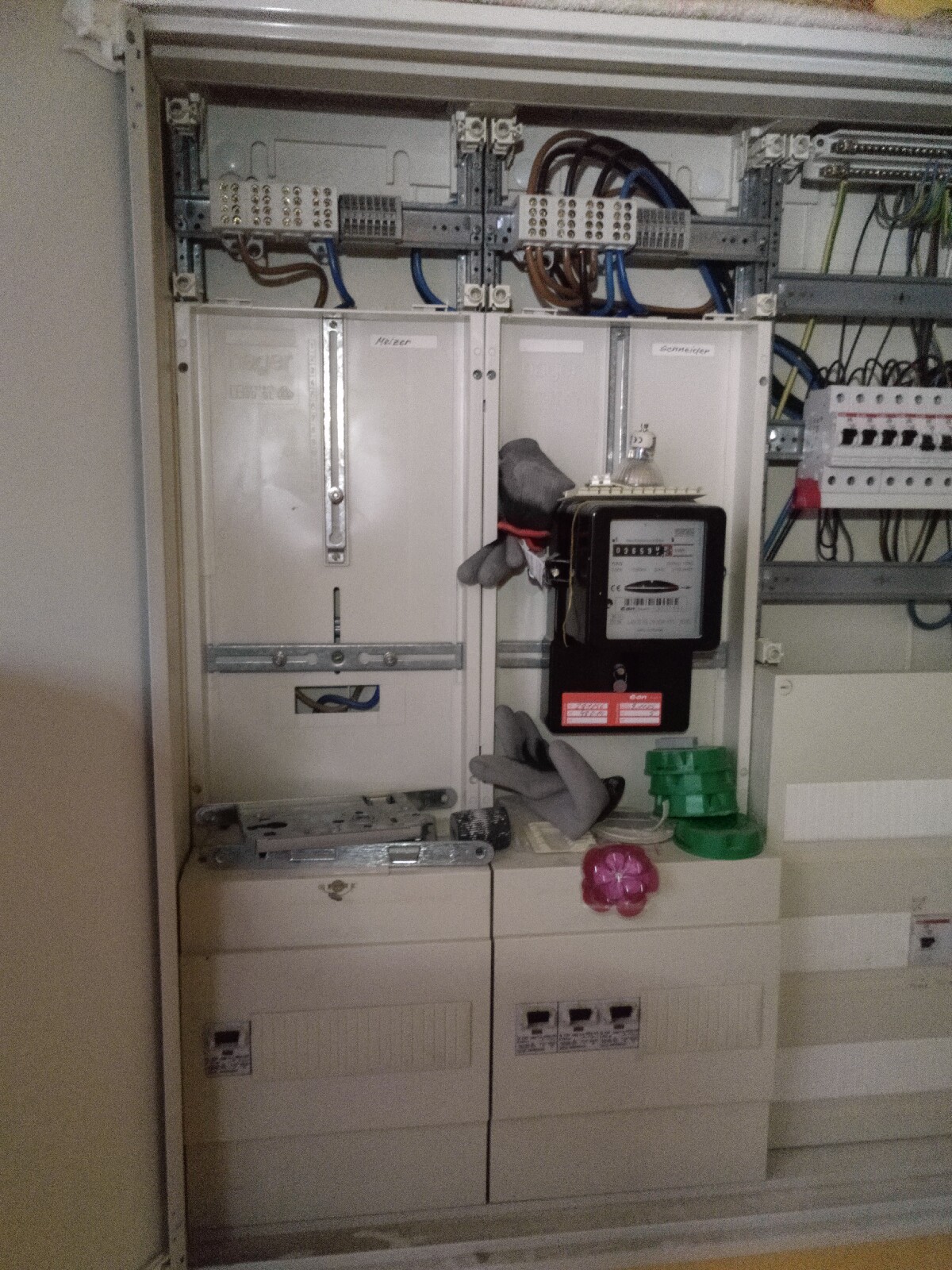

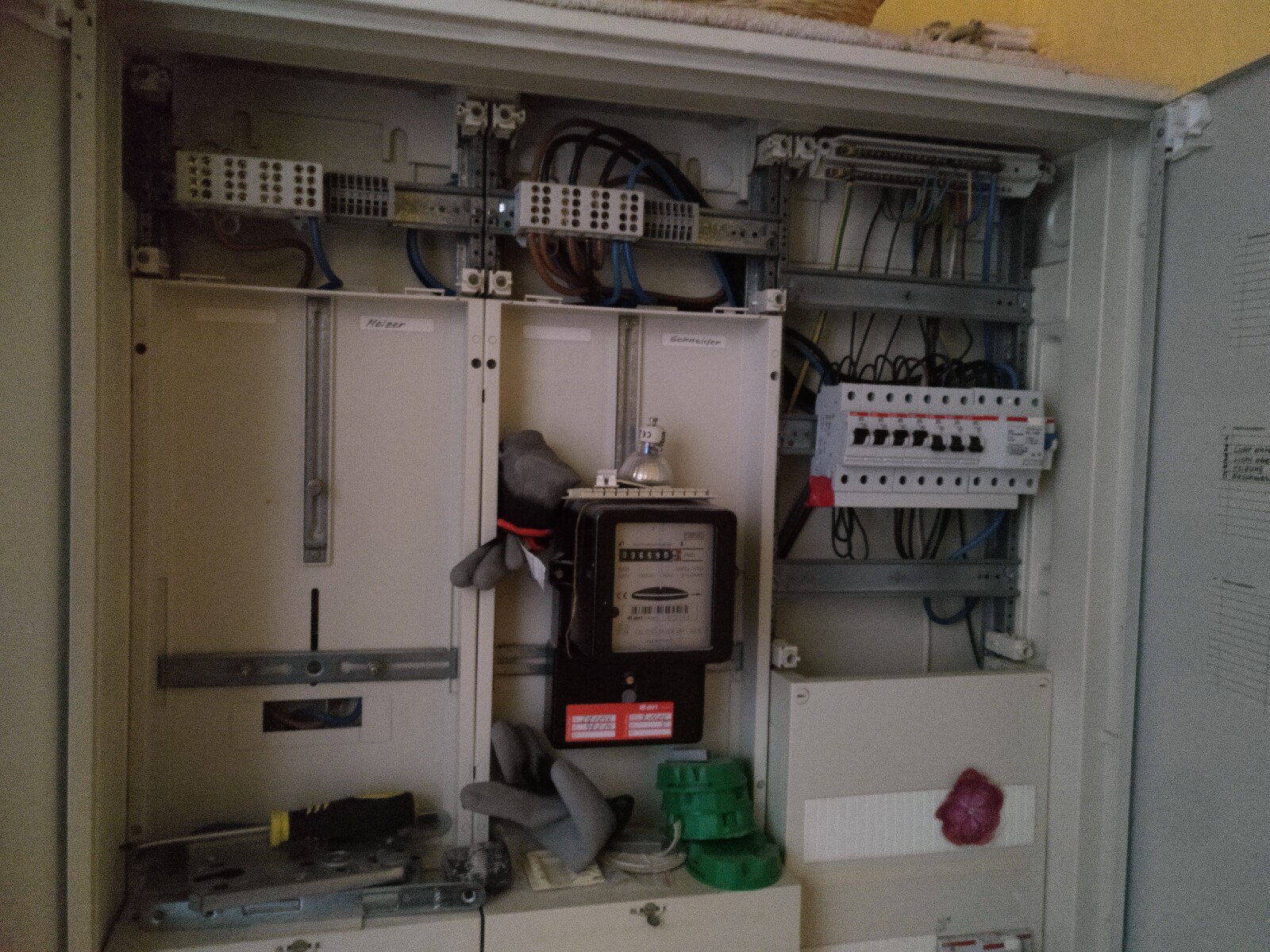

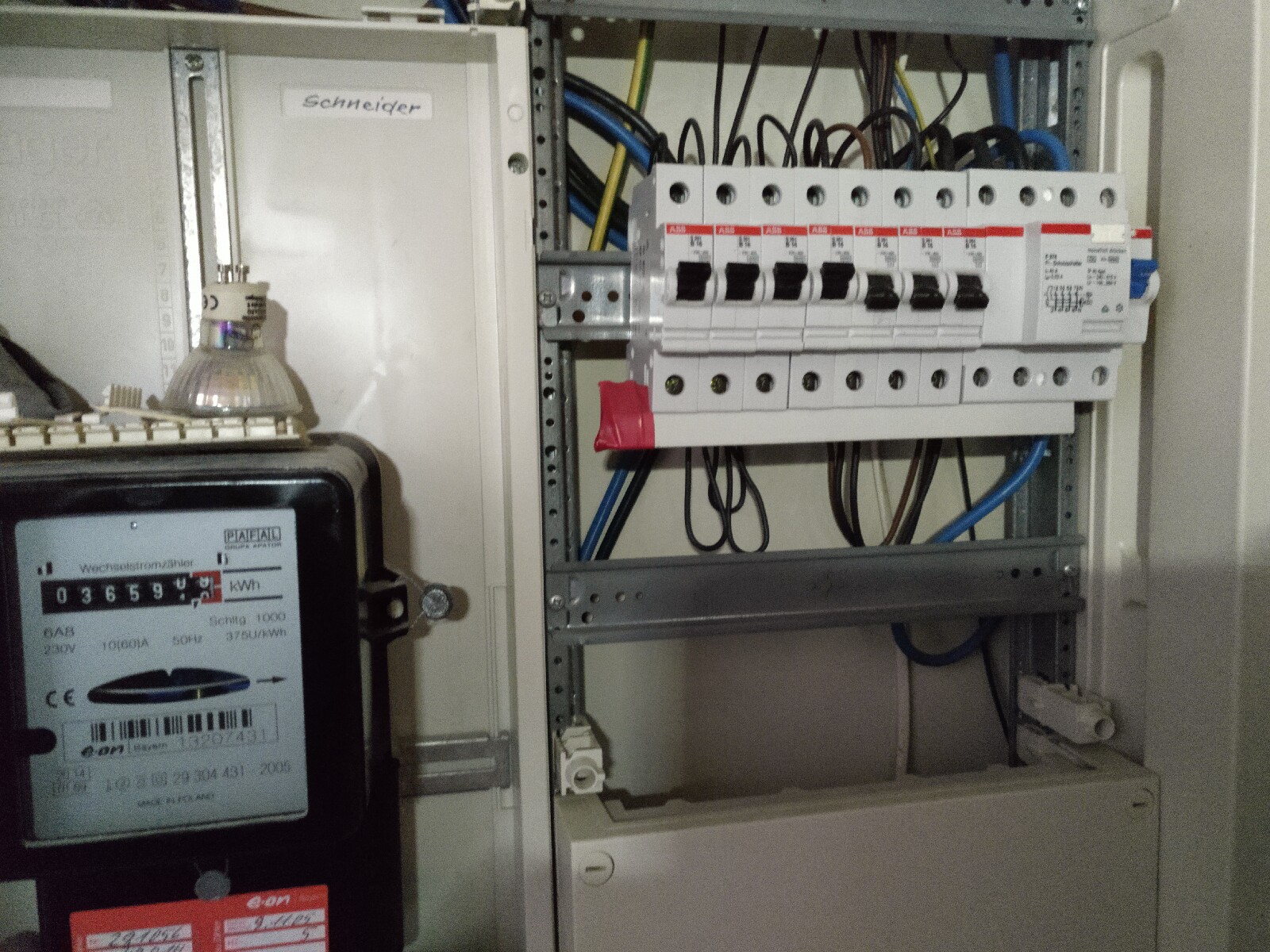

genau das was man darunter versteht. Laut seinem Zähler hat er nur
Wechselstrom, keinen Drehstrom ! Trotz des recht modernen Verteilers, der offenbar 3-phasig aufgebaut ist. Aber wenn die Hauptleitung keine 3 Phasen anbietet kann man auch keine 3 Phasen nutzen.

#5

Dachte ich mir.
Offenbar ist der N zum Herd unterbrochen, deshalb auch die seltsame Spannung von ca. 150 V (ohne Last). Bei Last verschwindet sie.

Der Herd-N kann überlastet gewesen sein, weil sich die Rückströme nicht mehr verteilen können. Bei einem 6 kW Herd fließt nun im N ca. 26 A. Aber die Vorsicherung und das Kabel ist nur für 16 A ausgelegt. Der N verschmort auf die Zeit. Du sagst ja auch es sei 4 Jahre so gegangen. Je nach Nutzung des Herdes, Zahl der Platten plus Backofen wird der N zu warm, die Klemme zu heiß, es kann verschmurgeln.

Messe mal direkt an den Hauptklemmen über dem Zähler ob da der N noch vorhanden ist.

Und L 1 usw. gegen PE = 230 V ist doch völlig OK. Schon deine Überschrift klingt ja so als ob das ein Fehler wäre. Nein, ist es nicht.

L 1 - N = 230 V und L 1 - PE = 230 V ist OK !

MfG
duck313

2 Like
#6

Oh.

Autsch. Das ist ein klassischer Fall von „Mehr Glück als Verstand“.

Vielleicht hätte man jemanden fragen sollen, der sich auskennt.

#7

Verständnisfrage aufgrund des Spachkauderwelschs: der Herd wurde zwar einphasig angeschlossen, das aber parallel mit drei einzeln abgesicherten Leitern??

Wer macht sowas und warum?

Gruß
Tigger

#8

Elektromeister, die das Denken mit Übergabe des Meisterbriefs aufgegeben haben.

In einer Nachbarstadt waren Wechselstromzähler bis in die 90er üblich. Da wurde dennoch oft und gerne „wie bei Drehstrom“ angeschlossen. 16 + 16 + 16 = 48 - zu schwer für manch einen Kollegen, der sich nur „bei Drehstrom heben sich die Ströme auf“ gemerkt hat.

Auf dem Bild ist ein Neutralleiter nicht angeklemmt. Soll das so? Ich zähle fünf Stromkreise:
Vier mit dreiadrigen Leitungen,
einen mit einer fünfadrigen Leitung. An der Neutralleiterklemme sind bloß vier Adern.

Der Fehlerstromschutzschalter sieht aus wie einer aus der Baureihe, für die eines Rückruf gab. Löst der bei Betätigen der Testtaste überhaupt aus?

Die Anlage gehört sofort auf Drehstrom aufgerüstet - falls Eon da mitmacht. Denn da fehl ja das inzwischen obligatorische Feld mit dem APZ-Raum.

Es gibt keine andere normgerechte Lösung.

Bis dahin könnte man pfuschen und die fünfadrige Leitung mit je zwei L und zwei N belegen, die beiden L dann gemeinsam an EINEN 16A-LSS. Physikalisch wäre das OK, normativ unzulässig.

#9

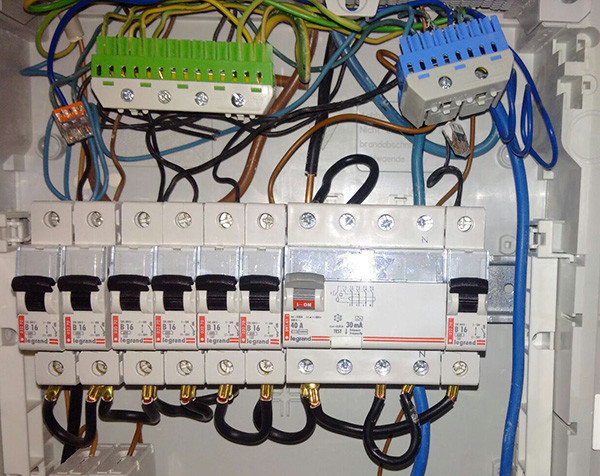

So sieht eine Verteilung aus, die ein Fachbetrieb in dieser Nachbarstadt im Rahmen einer 2013 durchgeführten Renovierung hinterlassen hat:

Herd_online_Fließtext_1_MD

Und das in identischer Form in jeder der sechs Wohnungen dieses Hauses - vermutlich auch in weiteren Häusern dieser Wohnanlage desselben Eigentümers.

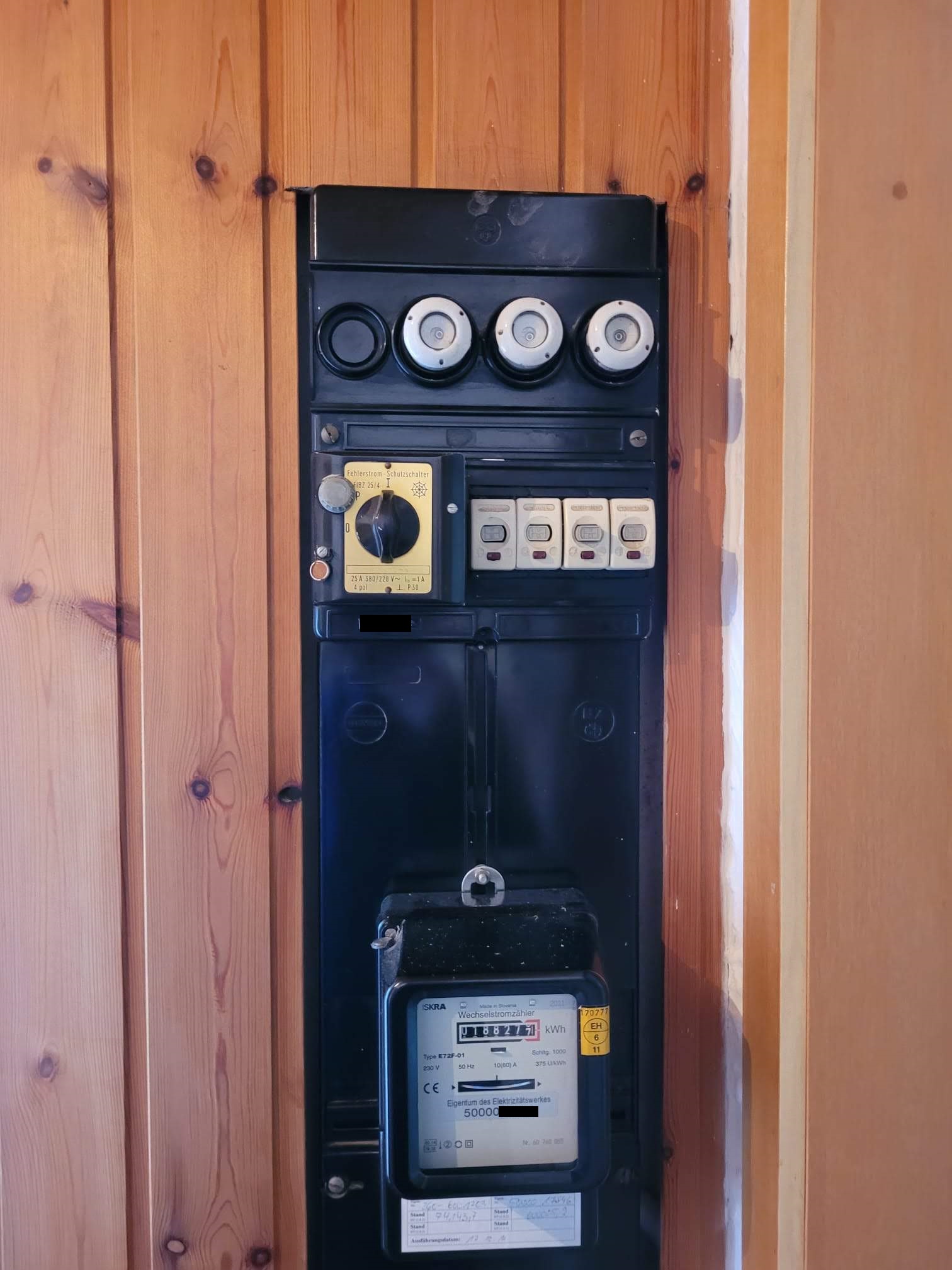

Ein weiteres Meisterwerk:

IMG-20221213-WA0002
IMG-20221213-WA00021512×2016 283 KB

Drei Schraubsicherungen für den Herd - 5 x 1,5mm², Wechselstrom.

Wenn auch mit angeklemmter blauer Ader nur diese geringe Spannung zu messen war, dann wird genau das passiert sein.
Dass man überhaupt 150 V messen konnte, liegt an der Kapazität der Leitung (oder an der Leitfähigkeit der verkohlten Isolation) und an einem nicht geeignetem Messgerät.

Da wurde wohl ein Weihnachtsmenu gekocht. Schön, dass das Haus nicht abgebrannt ist.

Der ausführenden Fachkraft bitte direkt eine Strafanzeige aufbrummen, § 319 StGB. Zudem Entzug der Konzession und öffentliche Verbrennung des Meisterbriefs, anschließend Zwangseinweisung in die Grundschule zum Erlernen der Grundrechenarten.

2 Like
#10

Genauso habe ich sofort gedacht -
Aber! Wenn ich PE weglasse (abgeklemmt auf das Foto) - bekomme ich am Steckdose UND im Verteiler normale 230V (unbelastet gemessen)
Somit soll N nicht unterbrochen sein?

Im Verteiler: zw.Schiene N und PE
Und N und PE Leitungen (abgeklemmt beidseitig) - kein Potenzial-
Somit ist auch Kurzschluss in die Leitung nicht feststellbar,

Kurz gefasst: wenn ich im Verteiler
Grün-Gelb abklemme- bekomme ich am Ende- normale 230v

#11

Abgeklemmt wurde für Fehlersuche,
Jedoch, wenn ich PE weglasse,
N wider anschliesse-bekomme ich am Ende normale 230v,
Wäre es möglich wenn N verbrannt wurde?

#12

Der N der Steckdosen hat doch nichts mit dem N der Herddose zu tun.

Ich verstehe das Problem nicht - und ich verstehe nicht, was du eigentlich gemessen hast.
Noch viel schlimmer ist, dass ich gar nicht überblicke, welchen Fehler du überhaupt hast.

Was funktioniert denn nicht?

Zudem misst du vermutlich mit einem Multimeter, was die Deutung der Messungen unnötig erschwert.

#13

Nur mal so am Rande…
Wir reden hier über nen Herdanschluss und ne Steckdose. Wo hängen die zusammen? Hinter den Herd-Sicherungen? Gibt es da weitere Steckdosen?

#14

Ja, es ist noch vorhanden.

Irritiert folgendes: wenn PE -leitung im Verteiler abgeklemmt wird- messe ich am Ende ( Herdseite) scheinbar normale 230V (unbelastet) zw.L123 und N

Was sagst Du zu Idee:
Man zieht vom Verteiler zum Herd nur 1 Leitung mit 2.5 Querschnitt als Ersatz?
Extra mit FI absichern und gut ist?

#15

So eine Erklärung habe ich inzwischen bekommen:

Kapazitive Spannung zw. L123 und N kann tatsächlich hoch sein, falls Kapazität gross ist,
Anscheinend ist eine Unterbrechung N weit genug vom Herd sich befindet.
Messungen mit digitalen Multimeter ohne Last können auch ca.230VAC zw. L123 und „N“ ergeben.

…es erklärt zumindest alles, nicht wahr?
Somit wäre es genug nur 1x2.5mm Leitung vom Stromkasten zu Herddose ziehen und als „N“ anschließen.
?
(Es geht nur um einen Übergangslösung - es muss festgestellt werden, wo ein Defekt ist bzw. Ursache)

#16

Hol dir bitte einen Elektriker, der sich das vor Ort anschaut und nicht nur auf deine echt schwer verständlichen Beschreibungen hört.

Gut gemeinte Grüße
Tigger

1 Like
#17

Abgesehen davon, dass dies unzulässiger Pfusch wäre - 2,5 mm² reicht nicht für 48 A (oder etwas weniger je nach Vorsicherung)!

1 Like
#18

Es gibt keine normgerechte Lösung, einen handelsüblichen Elektroherd an Wechselstrom zu betreiben.
Ein Herd benötigt bis zu 11 kW, bereits ab 4,6 kW ist eine Aufteilung auf mehrere Phasen vorgeschrieben.
Ein Anschluss über einen 20A-LSS wird im Allgemeinen akzeptiert (je nach Verlegeart kann da auch schon 3 x 4mm² notwendig sein), erfüllt aber nicht die Bedingung, dass der Nennstrom des Leitungsschutzorgans (Sicherung oder LSS) größer oder gleich dem maximal möglichen Betriebsstrom sein muss.

Eine Beibehaltung der drei 16A-LSS wäre physikalisch nur vertretbar, wenn der Neutralleiter für 48 A ausgelegt ist - also irgendwo bei 10mm² Kupfer!

Du benötigst jetzt erst einmal einen Elektriker.
Einen, der „3 x 16 = 48“ unfallfrei im Kopf rechnen kann und den Unterschied von Dreh- und Wechselstrom kennt. Das trifft nicht auf alle zu - wie man bei dir ja sehen kann.

#19

Den holt der ganz bestimmt nicht da er die Nase voll von solchen abzockern hat.
Siehe Zitat von „OPA1“:

… „Fachbetrieb“ ist Heutzutage nur ein Begriff für schlaue Abzocker mit 2 linke Hände dazu.
Gute Handwerker mit ehrliche Vorgehensweise sind längst wirtschaftlich vernichtet.

#20

Wenn man sich den brandgefährlichen Pfusch dort ansieht, habe ich Verständnis dafür.
Ich gehe aber von Dummheit aus - nicht von Böswilligkeit.
