Wer kann mir sagen was das hier für ein Gerät ist?

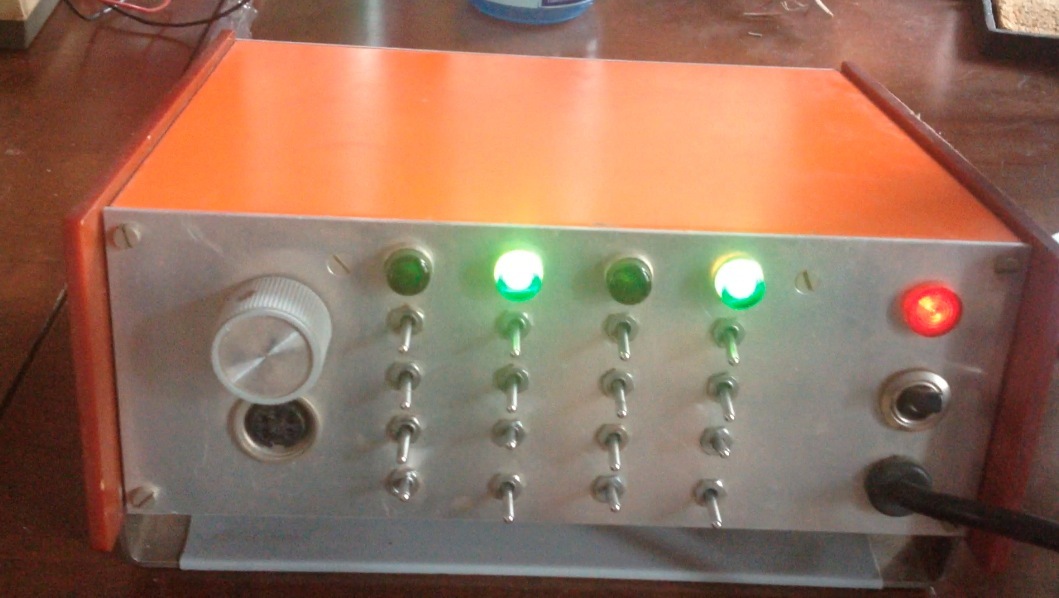

Es scheint eine Art Matrix zu sein, mit der sich die Grünen Blinklichter steuern lassen.
Es gibt eine 5-polige DIN Buchse an der rhytmisch Spannung anliegt.
Der regler links regelt die Geschwindigkeit.
hi,
ich hätte vermutet, dass exakt das erzeugte Signal anliegt.
die Schalter je Zeile entsprechen offenbar je einer 1/4 Periode, vermutlich sind die Schalter auch parallel geschaltet , um das Blinken weiter zu modifizieren oder umzudrehen.
5 Pole reichen genau für die Ausgabe der 4 Kanäle.
Beleuchtungstechnik würde mir in den Sinn kommen, aber das ist komplett geraten.
grüße
lipi
Hallo,
mich erinnert das eine Lichtorgel, deren Schaltplan ich den 1980ern mal in den Händen hielt. Diese hätte dann 4 Takte - die vier Zeilen. Welche Lampen bei jedem Takt angehen, legt man mit den 4 Spalten fest. Daran angeschlossen wurde ein „Lichtschlauch“ mit 4 mal X Soffitten-Lampen.
Grüße
Pierre
selbstgebaute Lichtorgel
