Welches Heizkörper Thermostat hab ich?

[Dominic86]

Hallo zusammen,

ich habe hier ein Problem, dass ich nicht per Google lösen konnte. Kurze Erklärung: Ich habe mir elektrische Heizkörperthermostate gekauft und beim Versuch die zu montieren festgestellt, dass keiner der Adapter passt.

Meine Frage: „Welche Art von Heizkörperthermostat habe ich?“

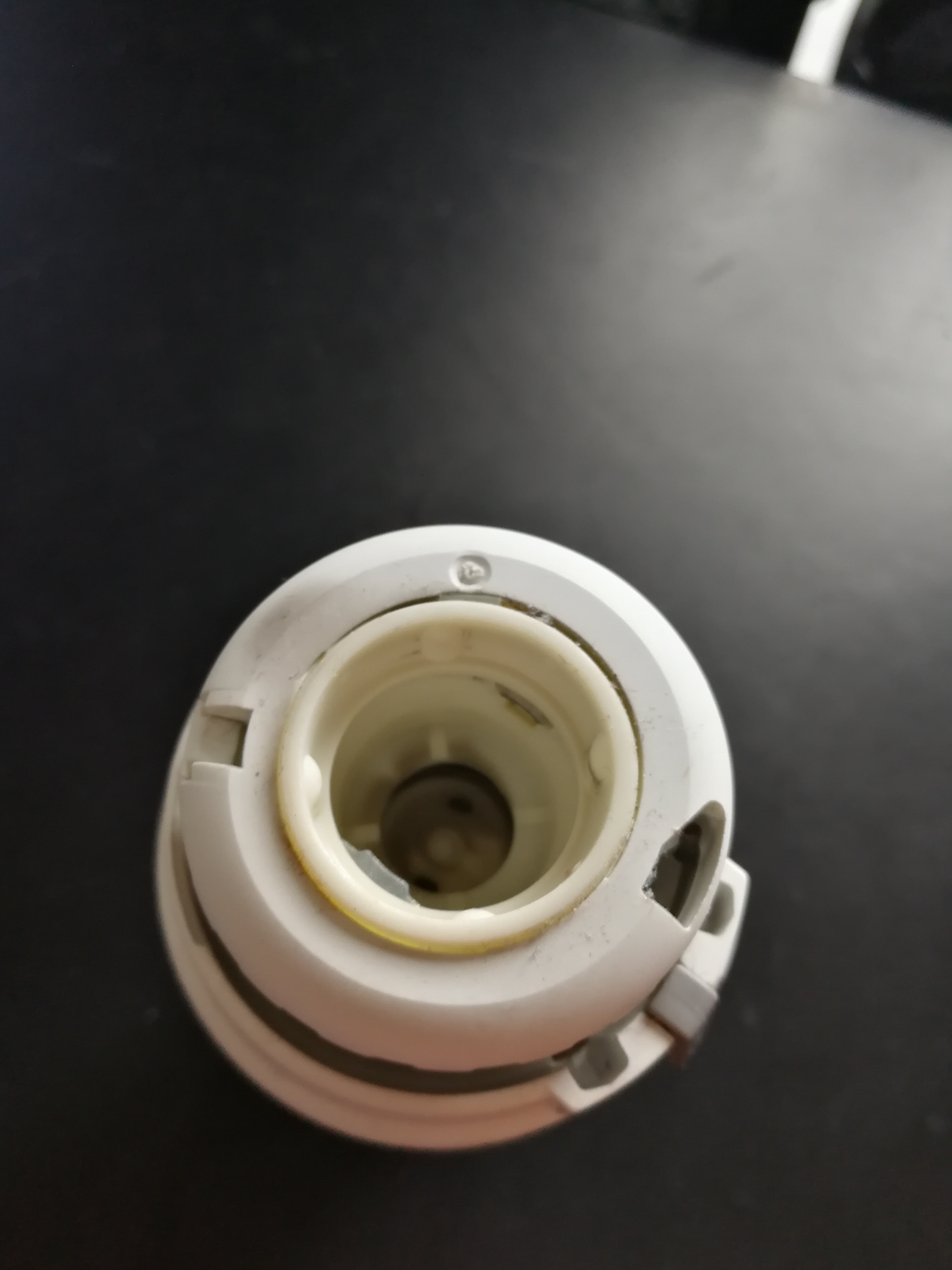

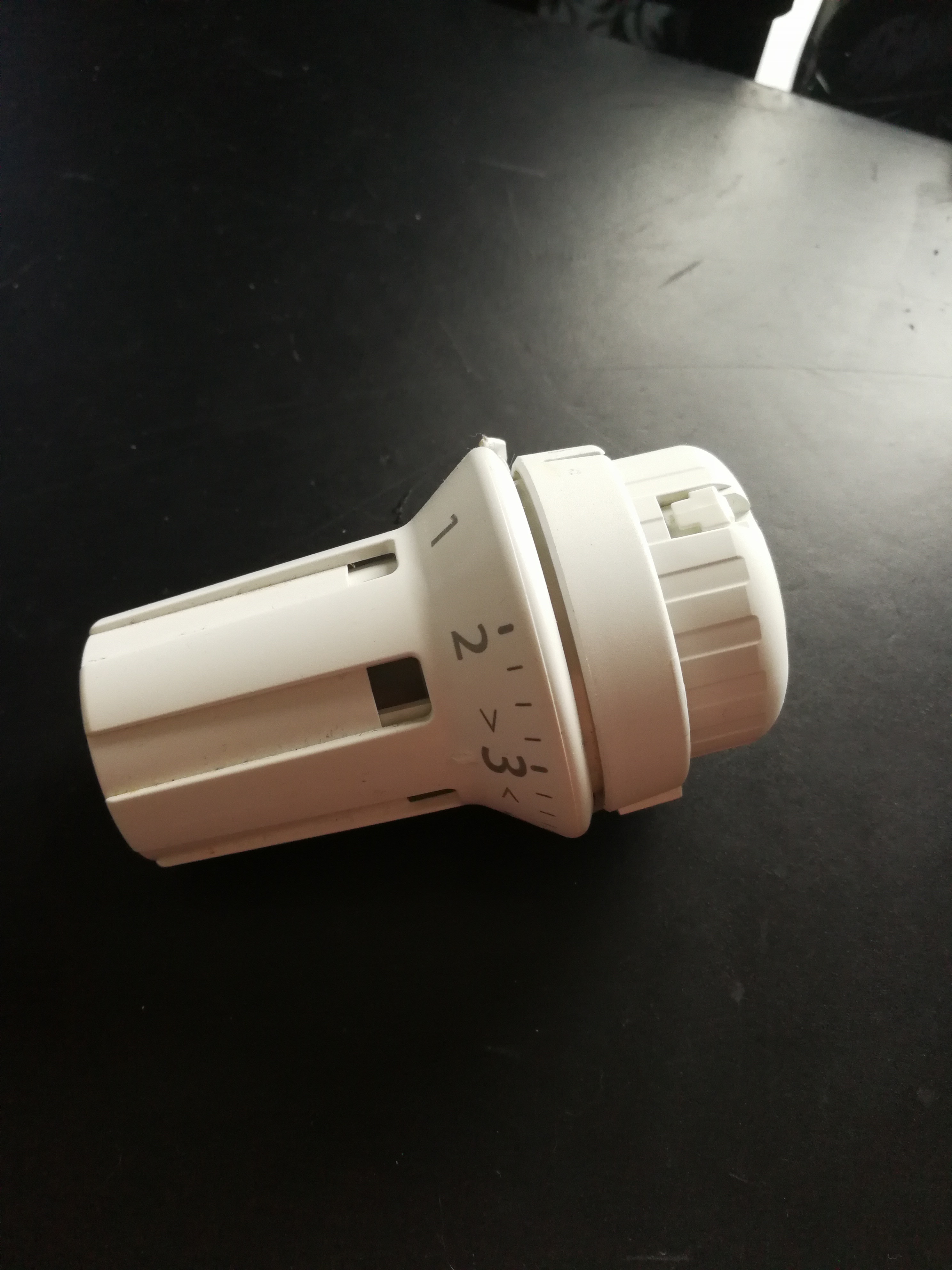

Größter Unterschied zu den ganzen Adaptern ist, dass diese alle schraubbar sind. Mein Thermostat hat jedoch eine Art Steckmechanismus. Zum Lösen muss man nur den „Ring“ kurz vor dem Ventil ein Stück drehen, schon hat man es in der Hand. Zum Aufstecken dreht man das Thermostat einfach genauso (es öffnen sich innen zwei Metallwangen) dann arretiert dieser Mechanismus. Danach steckt man es einfach wieder auf das Ventil, die Arretierung löst sich automatisch und das Thermostat steckt wieder fest auf dem Ventil.

Ich hoffe ich konnte das anschaulich erklären. Vielleicht gibt es ja jemanden, der das erkennt und kann mir eine Bezeichnung für das Thermostat geben, das ich habe.

Herzlichen Dank schon mal im Voraus.

Herzliche Grüße!

Dominic

[duck313]

Mache bitte ein Foto oder sag mal was auf den Ventilen draufsteht.
Üblich hat es immer Aufdrucke, Hersteller, Typbezeichnung oder sei es ein Logo.

[Anonym_c449e12258e5]

Hallo!
Solche Steckanschlüsse haben mehrere Fabrikate, daher ohne Bild geht da nichts.
MfG
airblue21

[Dominic86]

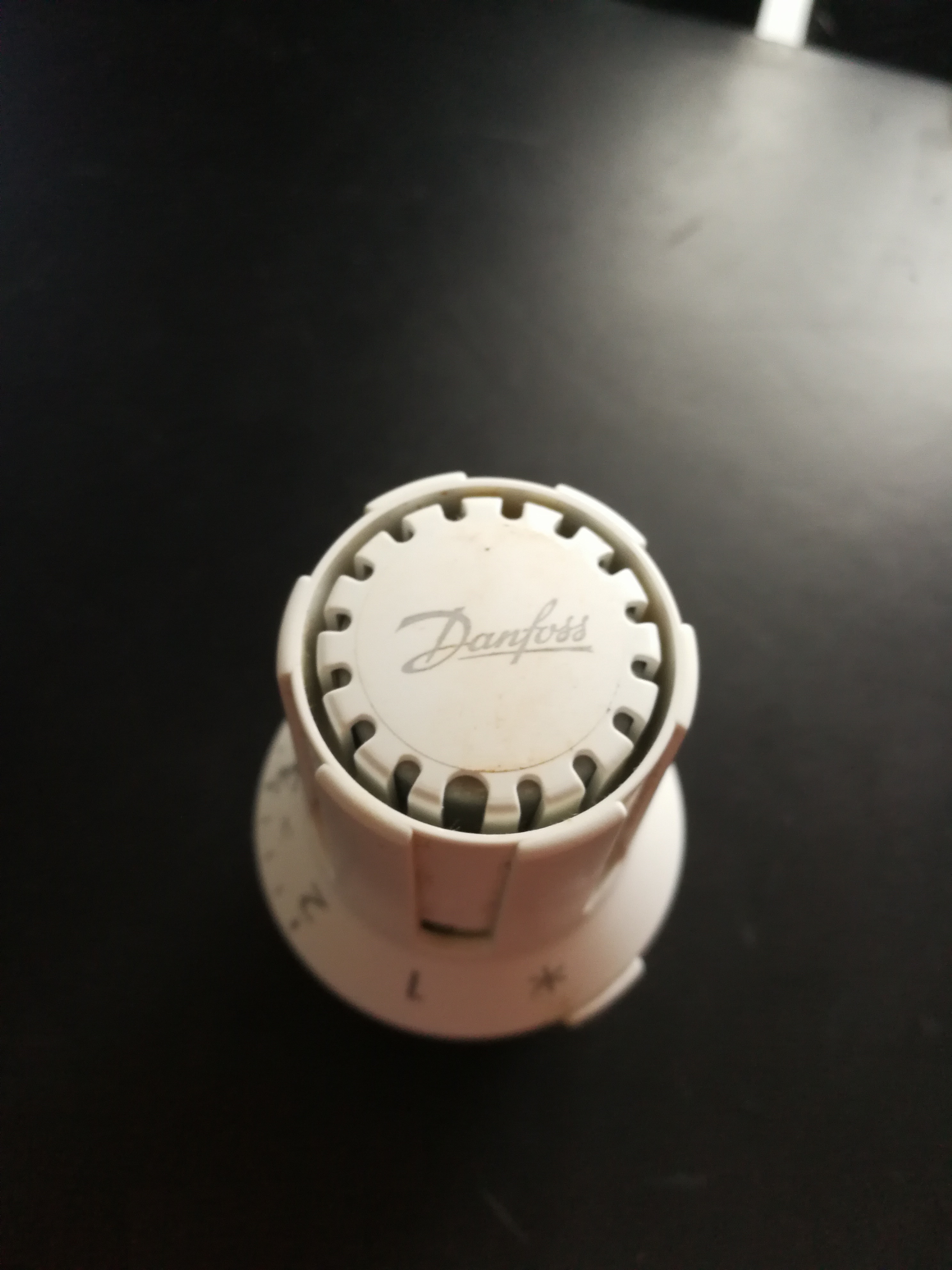

Vielen Dank für die Antworten. Den Markennamen hab ich jetzt erst bemerkt. Hatte vorhin schonmal geschaut aber vorne drauf geschaut hab ich nicht. Danfoss ist ja recht bekannt, oder?

Danke und Grüße!

[odo01]

Adapter hierfür heissen „Danfoss RAVL auf M30 (x1,5)“
Diese gibt es zuhauf und werden mit den „besseren“ elektronischen Heizkörperventilen mitgeliefert.
click mich

[Huntermaster]

Ist ein RA Ventil, aber sonst alles richtig.
Meß aber mal nach.
RA hat 23mm, RAV 26mm.
Meistens gibts diese Adapter eh im Set passend für alle Danfoss unterteile.
Sinnvoller wäre es aber, die Unterteile auch gleich zu tauschen „wenns“ eben geht.
Gruß
Jürgen

[valdez65]

Hi.

Das ist ein Danfoss RAW 5110 Thermostatkopf.

[Dominic86]

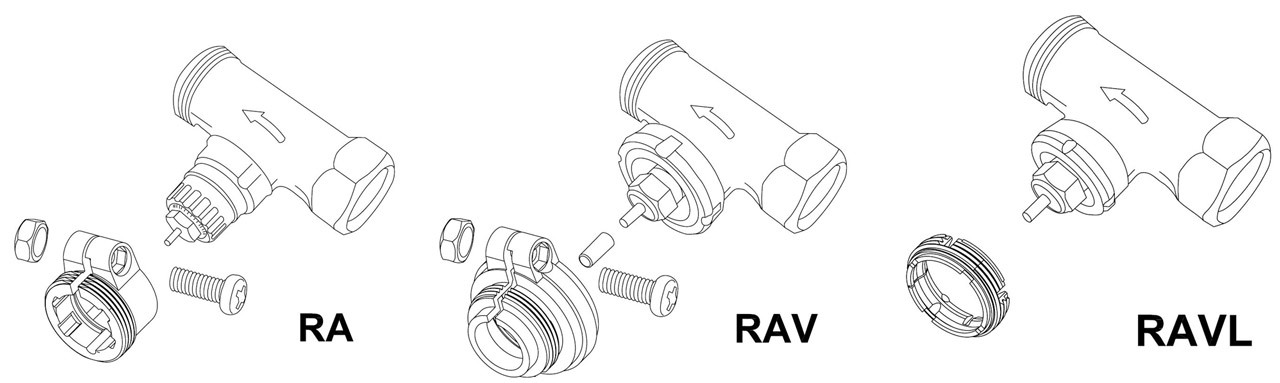

Ahhh! Jetzt hab ich das kapiert! Diese Skizzen haben mir geholfen. Ich habe das falsch gesehen. Ich dachte ein Adapter mach das Thermostat Kompatibel für das Klickventil. Aber man macht ja vielmehr das Ventil Kompatibel für den Schraubmechanismus des Thermostats. Genau diese drei Adapter sind auch dabei! Es ist letztlich der „RA“-Adapter.

Danke an alle die mir geholfen haben!

Gruß Dominic
