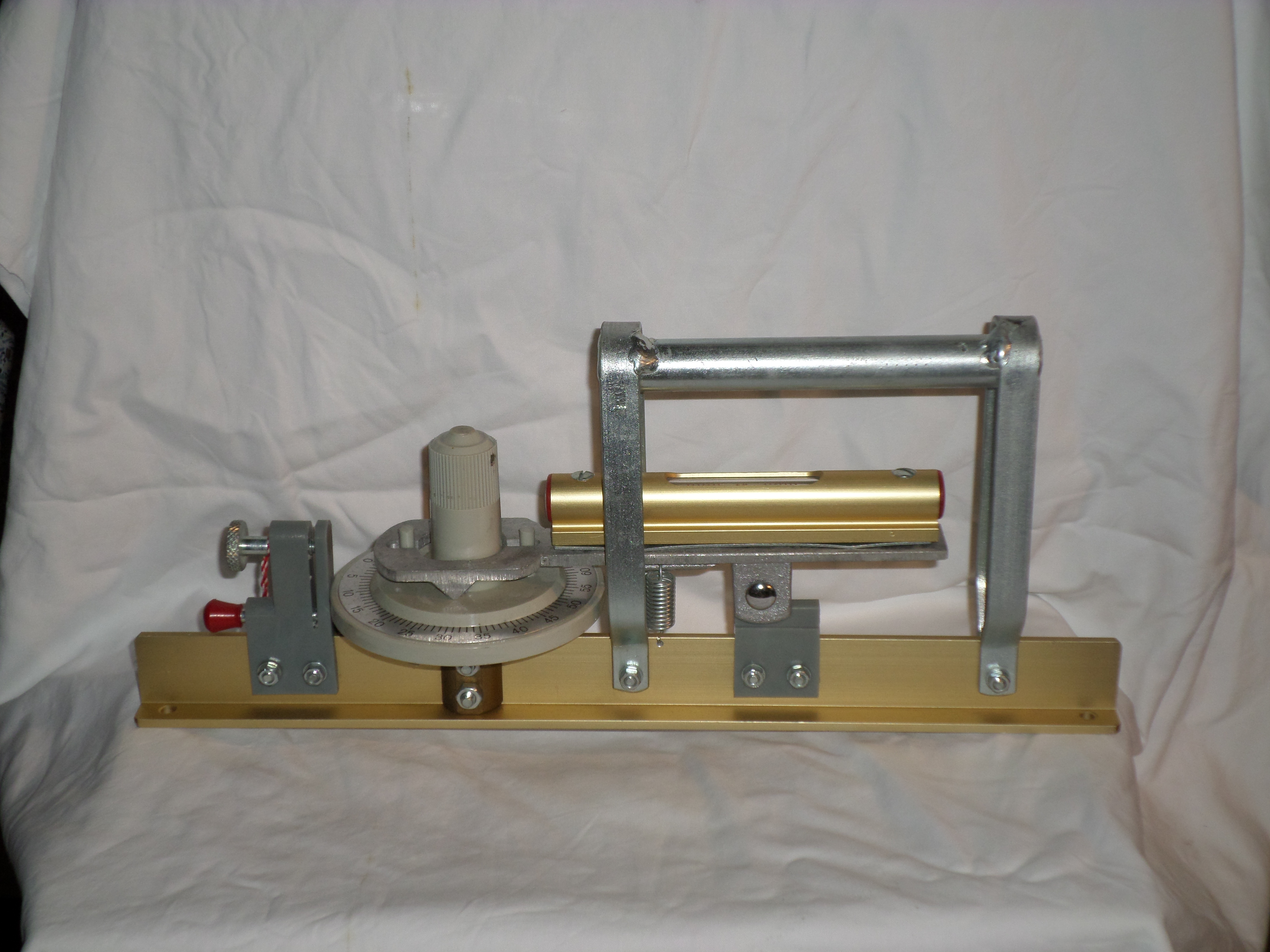

Wie heißt diese Gerät und wofür kann man es gebrauchen?
Hallo!:
In dem goldfarbenen Rohr ist eine Libelle (Wasserwaage) drin ?
Und wenn man den senkrechten Knauf(Grau) über der Drehskala dreht, dann neigt sich die Libelle und beim Rückdrehen zieht die Feder die Libelle wieder runter ?
Irgend etwas zum Messen von Neigungswinkeln(Gefälle ?)
Man setzt das Gerät mit seiner langen Messingschiene auf das (schiefe, schräge) Objekt und verstellt die Skala bis die Libelle „Waagerecht“ anzeigt. Dann liest man den Wert an Skala ab.
Nur so meine Idee dazu.
MfG
duck313
Ich gehe da mit duck313 einig.
Das waagrechte „silberne“ Rohr und sie beiden Bügel sind ein Haltegriff.
Der goldene Zylinder darunter müsste eine Wasserwaage sein, welche auf einer Wippe montiert ist. Drehachse ist der Bolzen direkt darunter.
Der graue, senkrecht stehende, Griff, links, müsste der Antrieb einer Mikrometerschraube sein, wodurch sich das Ganze Teil rauf und runter schrauben lässt. Möglicherweis muss man aber auch an der Scheibe mit der Skala drehen.
Irgendwo müsste noch ein Zeiger oder Markierung sein um den Wert der Skala eindeutig ablesen zu können.
Das Element ganz links mit dem Roten Griff ist eine Bremse, damit das Skalenrad nicht versehentlich verstellt wird.
Man kann dann eine Neigung messen oder einstellen und an unterschiedliche Orten überprüfen ob sie überall gleich ist.
Das Ganze sieht nach einem Einzelstück aus und nicht nach einem Gerät welches serienmässig verkauft wurde.
MfG Peter(TOO)
