Wie schließe ich Herd und Ofen an nur eine Phase an?

Technik Elektronik & Elektrotechnik
#1

Guten Tag,

ich bin gerade am Aufbauen meiner neuen Küche, Elektrogeräte habe ich noch nicht gekauft, aber der Verkäufer sagte mir jedenfalls, dass ich das so wie es jetzt ist nicht anschließen kann. Ich möchte Herdplatte und Ofen bei Ikea kaufen, die ja beide autark sind, die also irgendwie einzeln an die Starkstromsteckdose angeschlossen werden müssen. Nun sind dort aber nur insgesamt drei Kabel, blau, braun und Erdung und es gibt nur eine Sicherung dafür.

Ist es also tatsächlich nicht möglich, dort Ofen/Herd anzuschließen?

edit-edit [MOD]

Leute, ihr wisst es doch, das ist ein Klassiker:
Auf die Frage eines Laien nach einem Herdanschluß, ganz besonders bei zu schwacher und/oder unklarer Verkabelung und Absicherung, gibt es nur eine richtige Antwort: lass das einen Elektriker anschauen, rede mit dem Vermieter und mache nichts selbst.
Wenn die Diskussion in diesem Sinne weiter geht, OK. Geht das aber in die Richtung eigenständige Bastelarbeit mach ich wieder zu. Ich möchte hier bitte keine Anleitung oder Unterstützung zur Selbst- und Fremdgefährdung lesen.

Danke für euer Verständnis und VG
J~ [MOD]

#2

Hallo,

man kann das schon irgendwie anschließen.

Welchen Wert hat die Sicherung?
Bei 16A kann man halt maximal 3680W aus dieser Leitung ziehen.
Du musst dir dann aussuchen, ob du zwei Kochfelder voll aufdrehst, oder ein Kochfeld und Oberhitze am Ofen, oder Ober- und Unterhitze und dann eben kein Kochfeld.

Da der Nennstrom der angeschlossenen Geräte größer als die Absicherung ist, ist so etwas natürlich nicht erlaubt.

Du solltest eigentlich keine Fachkraft finden, die dir das so anschließt.
Aber wenn du Glück hast, findet sich irgendwo ein Pfuscher.

#3

Dann ist es auch keine Küche.

Ist dort ein Gas- oder Kohleofen vorgesehen? Ist die Wohnung antik und seit dreißig Jahren nicht mehr renoviert worden? Oder hat ein Pfuscher die Elektrik installiert?

An einer einzigen Sicherung kann man nicht mal den Herd alleine sinnvoll betreiben, geschweige denn zusätzlich einen Ofen. Du solltest DRINGEND über weitere Leitungen bis zum Sicherungskasten nachdenken.

#4

ganz klares: JAIN

dann verrate uns doch mal die Anschlußwerte (Leistung) der Geräte !

naja…wohl eher „Herdanschlußdose“
Eine „Starkstromsteckdose“ ist was anderes… :grimacing:

dann verrate uns doch mal was auf der Sicherung draufsteht !

#5

Hallo,
falls man sowas anschliessen will, kann die eine Leitung ueberlastet werden. Es gibt Herd mit Kochfeld zum Anschluss an Stecksdose 16 A, dann sind in den Schaltern gegenseitig die Ausschalter mit eingebaut. Hast Du 2 Platten an und schaltetst nun den Backofen dazu, gehen die Platten dabei aus, oder so aehnlich.Mna kann nicht mehr Strom nehmen. Sowas muss IM Geraet verkabelt sein, mit Merken und AUfpassen ist es verboten.

#6

IMG_1811
IMG_18113024×4032 2.46 MB
<img

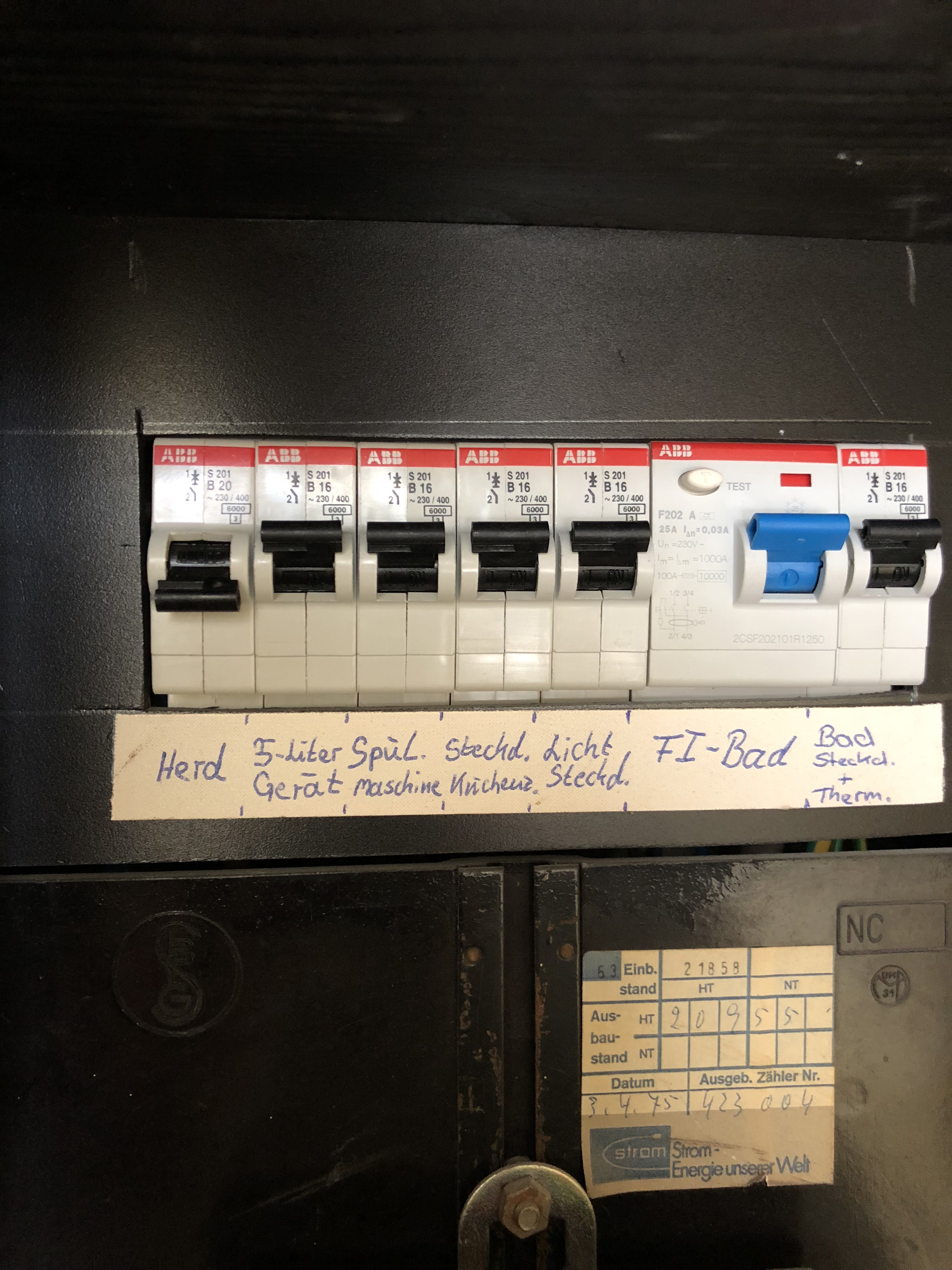

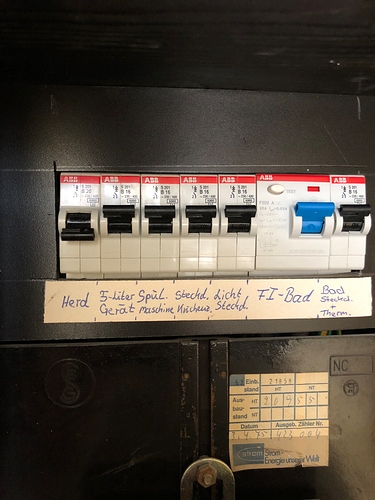

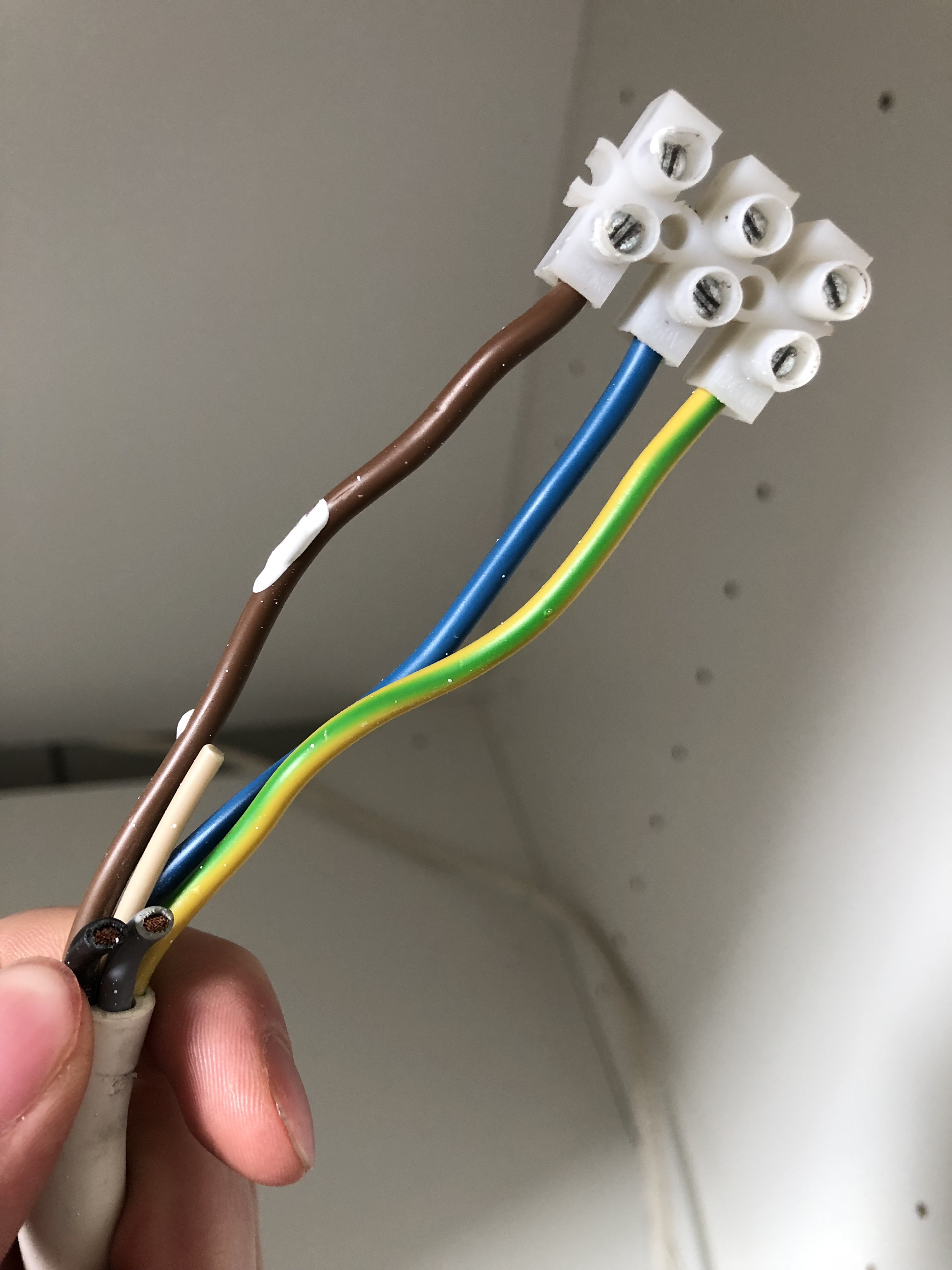

Hier mal ein Bild vom Sicherungskasten und dem Herdanschlusskabel. Die anderen Kabel außerhalb der Klemme sind tot. Die Herdsicherung ist genau wie alle anderen.

Kaufen wollte ich mir den Raffinerad Pyrolyse Ofen:
Ofen
und das Matmässig Induktionsfeld:
Kochfeld

Also beim Induktionsfeld steht was von 7400 W, 2* 16 A oder 1* 32 A.
Ich habe jetzt so den Eindruck, dass das wohl echt nicht gehen wird…

Kann ich jetzt dem Vermieter sagen, dass er doch bitte die Elektrik nachbessern solle?

#7

IMG_1812
IMG_18123024×4032 1.53 MB

#8

Also ich glaube, das Haus ist aus den Fünfigern…vielleicht war hier mal ein Gasofen vorgesehen, geheizt wurde damals jedenfalls mit irgendwelchen Öfen, von denen noch Reste unterhalb der Fenster zu erkennen sind.

Ich hoffe, dass ich als Mieter solche Leitungen nicht auf meine Kosten installieren muss…

#9

Auf der Sicherung steht 1 komisches Symbol, 2 komischer Strich, S 201, B 20, 230 /400 Wechselstrom, 6000, 2, wie auf allen anderen, nur das B20 unterscheidet sich, was auch immer das bedeuten mag.

#10

„B20“ bedeutet Nennauslösestrom von 20Ampere mit Auslösecharakteristik „B“…der Rest ist für Laien uninteressant .

Das bedeutet, dass die Herdanschlußdose mit 20A abgesichert ist. Was bei 230V heisst, dass man da eine Leistung von 4600Watt anschliessen könnte. Wohlgemerkt: könnte!

Zu prüfen wäre noch der Querschnitt des Kabels…es könnte 2,5qmm sein
Also prüfen lassen!..abwohl…lt. deinem Bild würde ich auf 1.5qmm tippen.
Was bedeutet das jetzt für dich?

#11

Das bedeutet wohl, dass man so den Herd da nicht anschließen kann…Mit einer weiteren Sicherung, wie dem Untertischgerät, käme man dann auf genug Watt für zumindest die Herdplatte? Aber dann hätte man immer noch das Problem mit dem Ofen…

#13

Du kannst den Ofen anschliessen mit seinen 3000Watt…
und prüfen lassen ob der Herdanschluß auf 400V umzurüsten ginge…ein 5poliges Kabel liegt ja offensichtlich

#14

es ist ein fünfpoliges Kabel, an der Dose sind aber nur drei Kabel angeschlossen

#15

eben…es muß geprüft werden ob im Sicherungskasten eine Erweiterung möglich ist und das KAbel die Last tragen kann.

#16

Also definitiv hast du nur einen Außenleiter und keinen Drehstrom in der Wohnung.

Für den Herd nur eine Phase mit 20 A abgesichert parat zu haben, ist leider früher gängige Praxis gewesen. Leitung nachziehen hilft nichts. Davon kann die fehlenden zwei Phasen auch nicht herbeizaubern und alles auf der einen Phase zu betreiben, wird schon die Zuleitung und Absicherung deiner Verteilung nicht hergeben.

Wenn 2,5 mm² Querschnitt vom Leitungsschutzschalter bis zum Herd liegen, kann aber keine dramatische Überlastung der Leitung - wenn sie nicht gerade in Dämmstoff liegt (bei solch alten Häusern kaum zu erwarten) - auftreten. Den Schutzschalter überlastet man allerdings ggf. schon, sodass er je nach Kochverhalten hin und wieder auslösen wird. Ist zwar unsachgemäßer Betrieb, aber einem ABB-Schalter kann man das noch eher zumuten als irgendwelchen Noname-Krempel.

Will man es vollkommen korrekt machen, muss man sich ein Kochfeld kaufen, welches das feste Vorgeben einer maximalen Leistungsaufnahme erlaubt. Dieses auf 4600 W, besser etwas weniger, wegen Leitungsverlust, einstellen. Das gemeinsame Betreiben von Ofen und Kochfeld muss dann mittels Lastabwurfrelais gegeneinander verriegelt erfolgen. Verbraucht Ofen oder Kochfeld über 10 A, wird das/der jeweils andere abgeworfen.

Notdürftig kann man so schon kochen. In der Regel wird man ja auch selten alle Kochzonen zeitgleich voll aufdrehen. Schnellaufheizen in mehreren Kochgefäßen muss man dann eben zeitlich versetzt machen.

Grüße
Marius

#19

Woher willst du das wissen? Hast du das gemessen? Oder sagt dir das deine Glaskugel?
Immerhin wären das theoretisch 100A auf einer Phase…Gleichzeitigkeitsfaktor hin oder her.

#20

Einphasigen Herdanschluss macht man nicht aus Dudeldei. Die geringe Anzahl an Stromkreisen spricht auch nicht gerade für Drehstrom.

#21

Immerhin 6…aber egal

…aber das „definitiv“ zu behaupten, halte ich schon für sehr anmaßend

#22

Nur mal interessehalber: An welcher Sicherung hängen Wohn- und Schlafzimmer? Ist da sonst noch was im Kasten, Zähler vielleicht?

#23

An der „Licht, Steckdosen“ Sicherung. Da ist die ganze Beleuchtung dran, die Steckdosen im Kinderzimmer, Flur, Wohnzimmer und Schlafzimmer sowie weitere Steckdosen in der Küche. Nur eine Steckdose im Schlafzimmer an der Wand zur Küche läuft mit über die Küchensicherung.
